ADI2 rychloměr, výškoměr a vario
Sdružený digitální přístroj s kruhovým displejem pro zobrazení rychlosti, barometrické výšky, vertikální rychlosti a venkovní teploty. LXNAV ADI2 je dostupný do otvoru 57 nebo 80 mm, obsahuje záložní baterii s výdrží až 3 hodiny a dodává se s externí OAT sondou. Instalace do podporovaných větroňů a motorových kluzáků je možná podle podmínek EASA STC.
LXNAV ADI2 – rychloměr, výškoměr a variometr

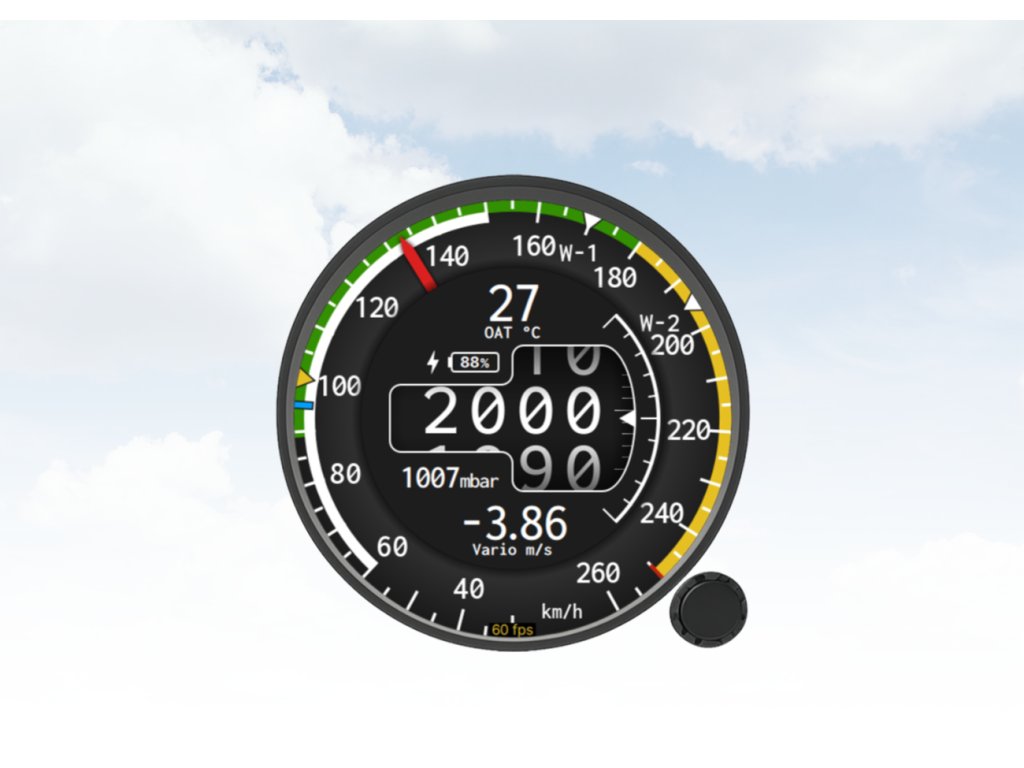

LXNAV ADI2 soustředí indikovanou rychlost, barometrickou výšku a vertikální rychlost do jednoho přístroje s kruhovým barevným displejem. Pomocí dodávané externí sondy měří také venkovní teplotu.
Vybrat můžete provedení pro standardní montážní otvor 57 mm nebo 80 mm. Obě varianty mají stejné základní funkce; liší se rozměry a hmotností.
Pro koho je LXNAV ADI2 vhodný?
Pro modernizaci základních letových přístrojů
Rychlost, výška a stoupání či klesání na společné obrazovce s nastavitelnými rychlostními oblouky.
Pro instalace podle EASA STC
Možnost náhrady původního rychloměru, výškoměru nebo ukazatele OAT u podporovaných větroňů a motorových kluzáků při splnění podmínek schválené instalace.
Pro menší i větší montážní otvor
Volba velikosti podle přístrojové desky. Před objednáním je potřeba ověřit také prostor za panelem.
Rychlost, výška a vertikální rychlost
Rychloměr
Indikovanou rychlost IAS zobrazuje ručička na nastavitelné stupnici. Barevné oblouky a značky se konfigurují podle letové příručky konkrétního letadla. Přístroj nabízí také výpočet pravé vzdušné rychlosti TAS.
Výškoměr
Barometrická výška je zobrazena číselně uprostřed displeje. QNH se upravuje otočným ovladačem přímo z hlavní obrazovky.
Variometr a doplňkové údaje
Vertikální rychlost doplňuje informace o rychlosti a výšce. Odezvu variometru lze upravit filtrem a zvolit jednotky m/s, ft/min nebo kt. Doplňková číselná pole mohou zobrazovat například OAT, TAS nebo letovou hladinu.
Displej, ovládání a záložní napájení
Kruhový barevný displej má rozlišení 480 × 480 px. Jas, barevné provedení a doplňková datová pole lze přizpůsobit. Přístroj se ovládá jedním otočným ovladačem s funkcí stisknutí.
Vestavěná záložní baterie umožňuje podle výrobce až tři hodiny provozu. Při ztrátě externího napájení za letu přístroj pokračuje v činnosti na interní baterii při detekci platné rychlosti. Skutečná výdrž závisí na stavu baterie a provozních podmínkách.
ADI2 vyžaduje připojení celkového a statického tlaku, elektrického napájení a externí OAT sondy. Sondu je nutné umístit na vhodné měřicí místo podle dokumentace letadla.
Instalace podle STC a volitelný kompas
Pro ADI2 je vydáno EASA STC 10088573. Použitelnost je nutné ověřit pro konkrétní typ a model letadla v aktuálním seznamu AML. Provoz podle tohoto STC je omezen na denní VFR.
Schválená instalace vyžaduje další elektronický přístroj schopný současně zobrazit IAS a barometrickou výšku na jedné stránce. Tímto záložním přístrojem nemá být další ADI2. Vhodnost stávajícího vybavení posoudí osoba odpovědná za instalaci.
Volitelný LXNAV Certified Compass
Externí kompasový modul umožňuje zobrazovat magnetický kurz nezávisle na GPS trati. Objednává se samostatně; pro tuto funkci instalační dokumentace požaduje ADI2 s firmwarem 2.0. Před objednáním ověříme provedení přístroje, potřebnou kabeláž a podmínky instalace.
Technické parametry a porovnání variant
| Parametr | ADI2 57 mm | ADI2 80 mm |
|---|---|---|
| Montážní otvor | 57 mm | 80 mm |
| Rozměry: výška × šířka × hloubka | 62 × 62 × 40 mm | 80 × 81 × 45 mm |
| Hmotnost | cca 200 g | cca 315 g |
| Displej | Kruhový barevný, 480 × 480 px | |
| Ovládání | Jeden otočný ovladač s funkcí stisknutí | |
| Napájení | 8–32 V DC | |
| Odběr při 12 V | 90–140 mA | |
| Záložní baterie | Vestavěná, výdrž podle výrobce až 3 hodiny | |
| Pneumatické připojení | Celkový tlak Ptotal a statický tlak Pstatic | |
| Venkovní teplota | Externí OAT sonda v dodávce | |
| Magnetický kurz | Volitelný Certified Compass; vyžaduje ADI2 FW 2.0 | |
Dodávka a kontrola před objednáním
Standardní balení podle manuálu výrobce obsahuje přístroj ADI2, napájecí kabel, externí OAT sondu a prohlášení o shodě.
Před objednáním doporučujeme ověřit:
- Typ a model letadla v AML a požadované záložní zobrazení.
- Velikost otvoru a prostor pro přístroj, konektor a tlakové hadice.
- Napájení, předepsané jištění a umístění OAT sondy.
- Rychlostní oblouky, značky a jednotky podle letové příručky.
- Případné doplnění kompasu a odpovídající firmware.
Pokud hledáte také navigaci, výpočet dokluzu a IGC záznam letu, můžete zvážit LXNAV S100. Výběr přístrojů je vhodné řešit podle jejich úlohy v celé palubní instalaci.
Nejste si jistí vhodnou konfigurací?
Napište nám typ a model letadla, velikost montážního otvoru a současné vybavení. Pomůžeme vám vybrat provedení ADI2 a ověřit potřebné příslušenství.
Poradit s výběrem konfigurace ↗Kontaktní formulář se otevře v nové kartě.
Často kladené otázky
Výběr velikosti, výbava a podmínky instalace LXNAV ADI2.
Jaký je rozdíl mezi verzí 57 mm a 80 mm?
Liší se montážním otvorem, rozměry těla a hmotností. Základní funkce i rozlišení displeje jsou stejné. Rozměry obou variant najdete v technické tabulce.
Může ADI2 nahradit původní rychloměr a výškoměr?
Ano, u podporovaných typů a modelů uvedených v AML a při splnění podmínek EASA STC. Instalace vyžaduje další elektronické zobrazení IAS a barometrické výšky současně. Provoz podle tohoto STC je omezen na denní VFR.
Je OAT sonda součástí dodávky?
Ano. Standardní balení zahrnuje externí OAT sondu. Pro správné měření venkovní teploty je nutné její vhodné umístění podle dokumentace letadla.
Jak dlouho vydrží záložní baterie?
Výrobce uvádí až tři hodiny provozu. Skutečná výdrž závisí na stavu baterie a provozních podmínkách. Záložní provoz po ztrátě externího napájení je za letu podmíněn detekcí platné rychlosti.
Je kompas součástí základního ADI2?
Ne. Pro magnetický kurz je určen samostatný modul LXNAV Certified Compass. Tato funkce vyžaduje ADI2 s firmwarem 2.0 a odpovídající instalaci.
Lze nastavit vlastní rychlostní oblouky a jednotky?
Ano. Oblouky, rychlostní značky a jednotky se nastavují při instalaci podle letové příručky konkrétního letadla. Přístup k instalačnímu nastavení je chráněný.
Doplňkové parametry
| Kategorie: | Multifunkční přístroje |
|---|---|
| Záruka: | 2 roky |
