LXNAV LX8030 – navigační systém do 80mm otvoru

LXNAV LX8030 je kompaktní navigační a variometrický systém určený pro instalaci do standardního 80mm otvoru v přístrojové desce větroně. Umožňuje nahradit starší panelový přístroj moderní navigací s barevnou mapou, výpočtem dokluzu a IGC záznamem letu.

Hlavní jednotka má aktivní zobrazovací plochu o úhlopříčce 2,8" a rozlišení 480 × 480 px. Výhodou jsou malé zástavbové rozměry; limitem oproti větším LXNAV navigacím je menší plocha pro současné zobrazení mapy a dat.

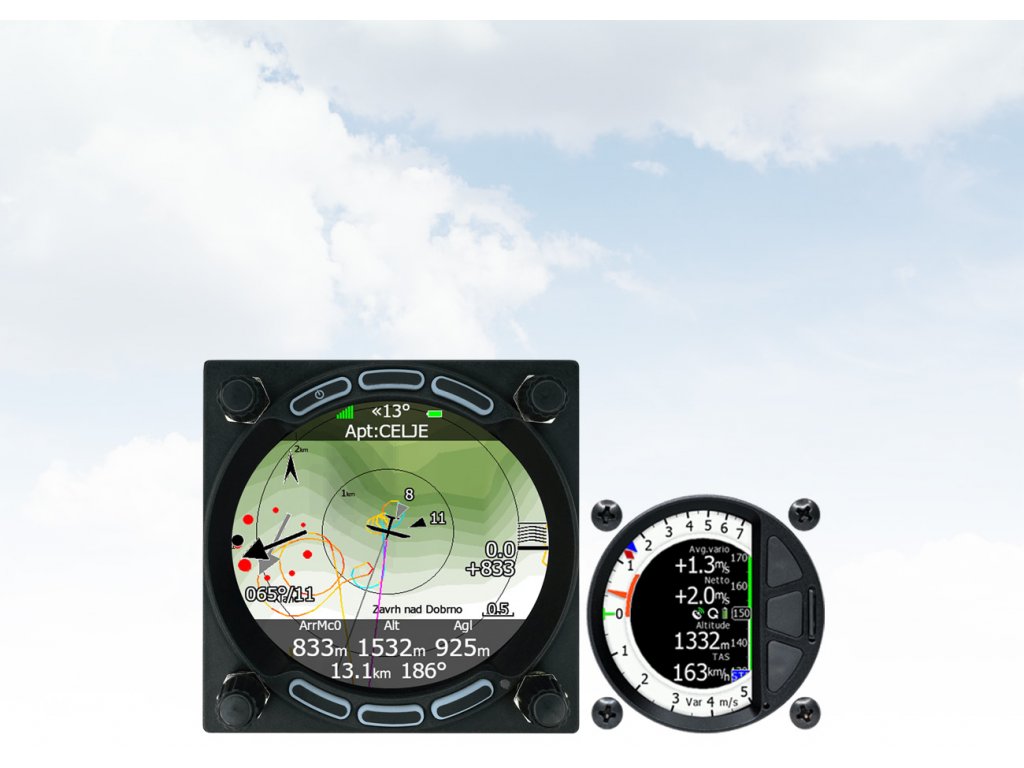

Standardní systém obsahuje variometr V8, integrované Wi-Fi a IGC logger. Výbavu lze rozšířit například o V80, HAWK, AHRS nebo PowerFLARM podle konfigurace.

Pro koho je LX8030 vhodný?

Pro modernizaci bez zásadní přestavby panelu
Standardní kruhový otvor 80 mm usnadňuje náhradu mnoha starších přístrojů. Hloubku a prostor pro ovladače a kabely je přesto nutné ověřit.

Pro piloty s malou přístrojovou deskou
LX8030 kombinuje navigaci a rozsáhlé letové výpočty s kompaktní zástavbou.

Pro plachtaře, kteří upřednostňují malou navigaci
Funkce pro přelety a soutěže zůstávají dostupné, ale při práci s mapou je třeba počítat s menší zobrazovací plochou.

Navigace a letové výpočty

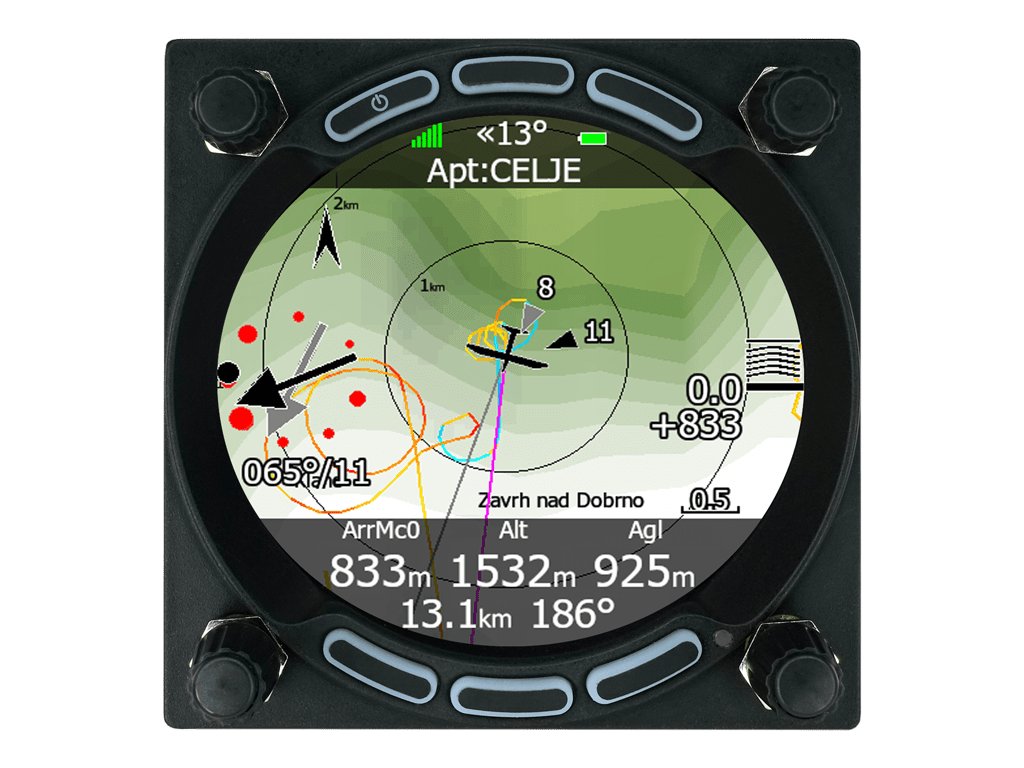

Na displeji LX8030 lze zobrazovat mapu s terénem, letišti, otočnými body a vzdušnými prostory. Přístroj nabízí navigaci po tratích, podporu AAT a výpočet dokluzu.

Pro výpočty se používá polára větroně, MacCready, balast a nastavení znečištění profilu. Pomocí LX Styleru lze upravit rozložení navigačních stránek a datových polí.

• Navigace na letiště a otočné body
• Tratě včetně AAT
• Výpočet dokluzu a příletové výšky
• Terénní a vzdušné mapové podklady
• Podpora formátů CUP a CUPX
• Statistiky letu, deník letů a nastavitelná data

IGC logger a provoz v okolí

LX8030 má integrovaný IGC logger se snímačem hluku motoru ENL. Záznamy lze přenášet prostřednictvím USB nebo integrovaného Wi-Fi, případně pomocí SD karty při instalaci volitelné čtečky.

U některých elektrických a proudových pohonů je pro požadovaný způsob IGC záznamu třeba samostatný snímač MOP/MOP2.

Díky kompatibilnímu FLARM/PowerFLARM lze zobrazovat informace o okolním provozu. Integrovaný PowerFLARM a ADS-B In jsou volitelná rozšíření, ne základní výbava.

Variometry V8 a V80 – srovnání

LX8030 se standardně dodává s variometrem V8 pro otvor 57 mm. Alternativou je V80 s větším digitálním displejem pro otvor 80 mm.

Obrázek porovnává velikosti tří variometrů. Pro konfiguraci LX8030 zde uvádíme ověřené varianty V8 a V80.

Jak vybrat? V8 šetří místo a je standardní volbou. V80 má větší displej pro variometrické informace, ale potřebuje samostatný otvor 80 mm.

* Funkce HAWK vyžaduje kompatibilní hardware a softwarovou licenci. Hlavní jednotka LX8030 i zvolený variometr potřebují vlastní montážní prostor.

Volitelná rozšíření

HAWK
Pokročilé vyhodnocování větru a pohybu vzduchové hmoty pomocí rozšířeného Kalmanova filtru (EKF).

AHRS
Volitelné zobrazení prostorové polohy na základě inerciálních senzorů. Nenahrazuje certifikované přístroje.

PowerFLARM a ADS-B In
Volitelný příjem informací o okolním provozu s grafickými a akustickými výstrahami.

Další vybavení
Kniplové ovládání, snímač polohy klapek, druhá jednotka pro dvoumístné větroně a volitelná SD čtečka.

LXNAV Connect – online služby i v malém přístroji

LX8030 má integrované Wi-Fi a dokáže využívat podporované služby LXNAV Connect. Připojení k internetu lze zajistit například hotspotem mobilního telefonu.

Dropbox, Google Drive a SeeYou Cloud
Do navigace lze přenášet podporované tratě, otočné body, vzdušné prostory a uživatelské profily. Synchronizace výrazně zjednodušuje přípravu soutěžních letů i správu souborů.

SkySight a TopMeteo
Podporované meteorologické vrstvy lze zobrazovat přímo v mapě. Pilot si tak může porovnat předpověď termických a dalších podmínek s plánovanou tratí.

Letové záznamy a soutěžní data
IGC soubory lze odesílat do propojených služeb; podporovány jsou také vybrané přenosy ze SoaringSpotu.

Pro nastavení externích účtů slouží LXNAV Connect. Online přenosy vyžadují internet a některé externí služby vlastní předplatné.

Displej a zástavba

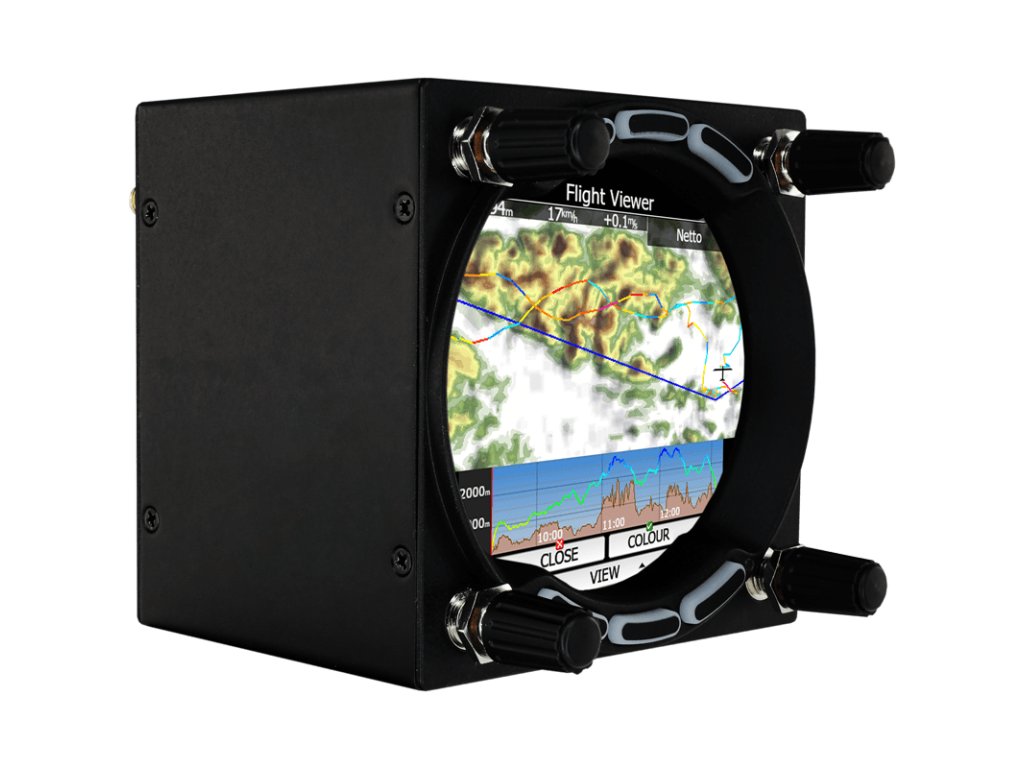

Hlavní jednotka se montuje do standardního otvoru 80 mm. Čelo má rozměry přibližně 82 × 82 mm a hloubku 77 mm bez prostoru pro připojení kabelů.

Výrobce uvádí 4" konstrukční označení displeje s aktivní zobrazovací plochou 2,8", rozlišení 480 × 480 px a jas 1 000 cd/m². Ovládání zajišťují čtyři otočné ovladače a šest tlačítek.

Výhodou LX8030 je standardní otvor, limitem menší plocha displeje. Pro pilota požadujícího větší mapu může být vhodnější LX8040 nebo některý z modelů LX90xx.

Technické parametry

Před výměnou starého přístroje je potřeba ověřit konkrétní montážní výkres a prostor za palubní deskou.

Co ověřit před objednávkou?

• Skutečný montážní otvor a hloubku za přístrojovou deskou
• Prostor pro samostatný variometr V8 nebo V80
• HAWK, AHRS a další požadované licence
• FLARM/PowerFLARM a další přijímače provozu
• Potřebu čtečky SD karet a dalších rozhraní
• Rozdíl mezi standardní LX8030 a variantou LX8030 Club

Obsah balení

Standardní dodávka LX8030 podle manuálu LXNAV obsahuje:

• Hlavní jednotku LX8030
• Variometr V8 (případně V80 podle konfigurace)
• Napájecí kabel a propojovací kabel variometru
• GPS anténu a Wi-Fi anténu
• Kalibrační protokol barografu
• Imbusový klíč
• USB flash disk s elektronickým manuálem

FLARM anténa je součástí varianty s integrovaným FLARM/PowerFLARM. Standardní seznam dodávky nezahrnuje SD kartu ani čtečku SD karet.

Nejste si jistí vhodnou konfigurací?

Pošlete nám typ větroně a informaci, který přístroj chcete nahradit. Pomůžeme ověřit instalaci LX8030 a potřebné vybavení.
