LXNAV LX8040 Club navigace s 4" displejem

LXNAV LX8040 Club – kompaktní 4" navigace s volitelnými funkcemi

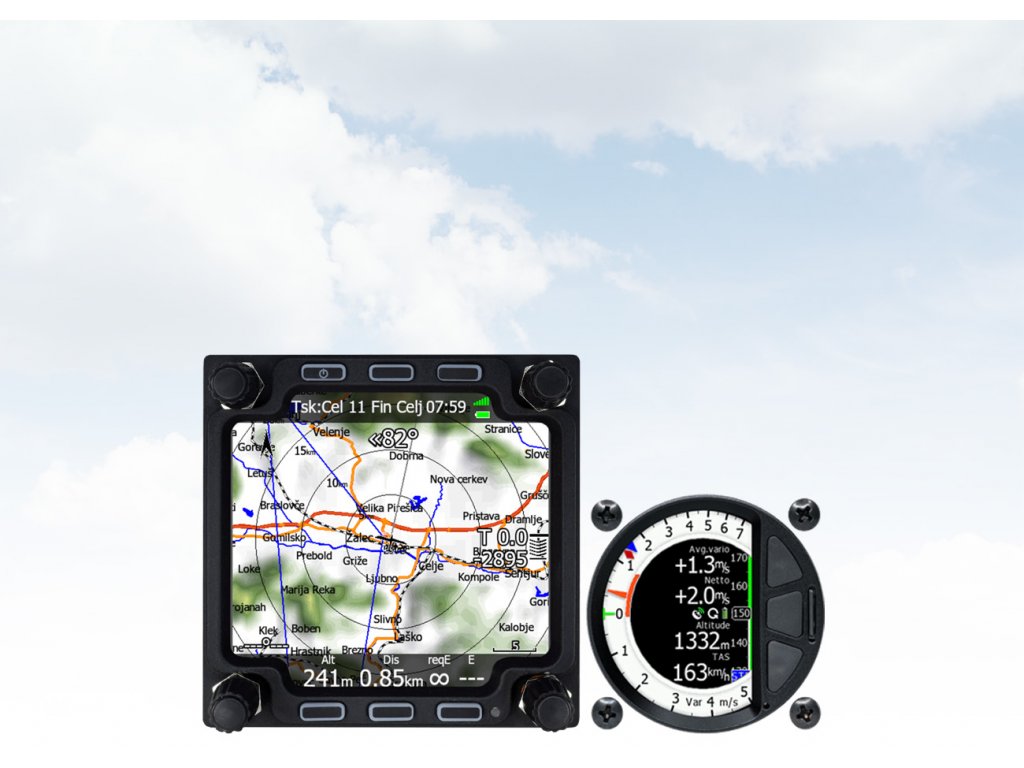

LXNAV LX8040 Club je integrovaný navigační a variometrický systém pro větroně s čtvercovým 4" barevným displejem. Poskytuje navigaci po tratích, výpočet dokluzu, letové statistiky a IGC záznam v hlavní jednotce s kompaktními zástavbovými rozměry.

Co znamená verze Club? Club používá stejný základní hardware jako standardní LX8040. Rozdíl je v pěti softwarových funkcích, které nejsou v základním provedení aktivovány. Pilot nebo aeroklub si je může vybrat při objednávce, případně aktivovat později zakoupením odpovídající licence. Pro doplnění funkcí není nutné měnit přístroj ani jej vyjímat z palubní desky.

Pět softwarových doplňků Club:

• Terénní mapy (Terrain) – výškový model terénu v navigačním zobrazení
• Místopisné mapy (Map) – silnice, vodní plochy, železnice a názvy obcí
• Profily a LX Styler – úpravy navigačních stránek, datových polí a uživatelských profilů
• Hlasový výstup (Voice) – mluvená upozornění
• CUPX – práce s otočnými body a letišti s přiřazenými fotografiemi

Základní navigace, GPS, IGC logger, variometr V8 a Wi-Fi jsou dostupné již v Club provedení. Každá licence je vázána na sériové číslo jednotky a po aktivaci ji nelze převést na jiný přístroj.

Pro koho je LX8040 Club vhodný?

Pro klubové a sdílené větroně
Poskytuje základní navigační funkce, výpočty dokluzu a IGC logger bez nutnosti pořizovat všechna individuální softwarová rozšíření.

Pro kompaktní, ale přehlednou instalaci
Čtvercový 4" displej má větší aktivní zobrazovací plochu než LX8030. Je však potřeba odpovídající výřez palubní desky.

Pro postupné doplňování funkcí
Funkce Club lze dokupovat samostatně. Přístroj tak může být nejprve používán pro základní navigaci a později rozšířen podle potřeb pilota.

Navigace, tratě a výpočet dokluzu

LX8040 Club umožňuje navigaci na letiště a otočné body, plánování soutěžních tratí a práci s Assigned Area Task (AAT). Průběžně zobrazuje vzdálenost do cíle, údaje o trati a výpočty dokluzu.

Dokluz pracuje s polárou větroně, MacCreadyho hodnotou, balastem a nastavením znečištění profilu. Základní verze má navigační databáze a zobrazuje vzdušné prostory; terénní a místopisné mapové podklady vyžadují samostatné licence Club.

• Navigace na letiště, otočné body a po tratích
• Soutěžní úlohy AAT
• Výpočet dokluzu a příletové výšky
• Zobrazení vzdušných prostorů
• Standardní soubory CUP
• Letové statistiky a deník letů

Podrobné terénní a místopisné mapy, uživatelské profily s LX Stylerem a soubory CUPX s fotografiemi nejsou automaticky součástí základního Club provedení.

IGC logger a záznam letu

Součástí LX8040 Club je integrovaný IGC schválený letový zapisovač se snímačem hluku motoru ENL. Jeho použití není podmíněno aktivací žádné z pěti licencí Club.

Letové záznamy lze přenášet přes USB nebo integrované Wi-Fi. SD karta se používá po doplnění odpovídající volitelné čtečky.

Pro větroně s elektrickým nebo proudovým pohonem může být kvůli záznamu chodu motoru nutný odpovídající snímač MOP/MOP2.

Variometry V8 a V80 – porovnání

LX8040 Club se standardně dodává s digitálním variometrem V8 pro 57mm otvor. Pro větší variometrický displej lze zvolit V80 do otvoru 80 mm.

Obrázek ukazuje poměr velikostí V8, V9 a V80. Tabulka porovnává varianty V8 a V80 uvedené pro LX8040 Club v konfiguraci výrobce.

Jak vybrat? V8 je vhodný pro standardní 57mm otvor. V80 poskytuje více místa pro variometrické informace, ale potřebuje větší otvor a odpovídající prostor za panelem.

* Funkce HAWK vyžaduje kompatibilní generaci hlavní jednotky, V8 nebo V80 a odpovídající licenci.

Další volitelné funkce a příslušenství

HAWK
Pokročilý výpočet větru a variometrických hodnot využívající rozšířený Kalmanův filtr. Jedná se o samostatnou funkci s vlastní licencí.

AHRS
Volitelná indikace prostorové polohy založená na inerciálních datech. Nenahrazuje certifikované letové přístroje.

PowerFLARM a ADS-B In
Pro zobrazení okolního provozu lze použít kompatibilní externí FLARM nebo zvolit integrované rozšíření PowerFLARM. Přijímač ADS-B In je další volitelnou položkou.

Další vybavení
Dálkové ovládání na knipl, variometr V80, snímač klapek, druhá jednotka pro dvoumístný větroň, propojovací adaptéry a SD čtečka.

LXNAV Connect – práce se soubory a meteorologickými službami

LX8040 Club obsahuje integrované Wi-Fi. Po připojení k internetu, například přes hotspot mobilního telefonu, lze využívat LXNAV Connect. Tato služba zjednodušuje přípravu letu, přenos dat a práci s podporovanými online službami.

Dropbox, Google Drive a SeeYou Cloud
Tratě, otočné body a další podporované soubory lze připravit na počítači a přenést do LX8040. Dostupná je také synchronizace vybraných dat. Použití profilů s LX Stylerem nebo souborů CUPX s fotografiemi vyžaduje příslušnou licenci Club.

SkySight a TopMeteo
Propojení s meteorologickými službami umožňuje pracovat s podporovanými předpovědními informacemi. Zobrazení meteorologických vrstev v mapě závisí na konfiguraci přístroje a aktivovaných mapových funkcích.

Soutěžní tratě a letové záznamy
LXNAV Connect podporuje vybrané přenosy ze SoaringSpotu a odesílání IGC záznamů po přistání do propojených služeb.

Jak to funguje?
Na LXNAV Connect propojíte účty používaných služeb. LX8040 připojíte k internetu a přímo v navigaci vyberete potřebný soubor nebo datovou službu.

Externí služby mohou vyžadovat účet nebo předplatné. Základní navigace, variometr a IGC záznam fungují bez internetu.

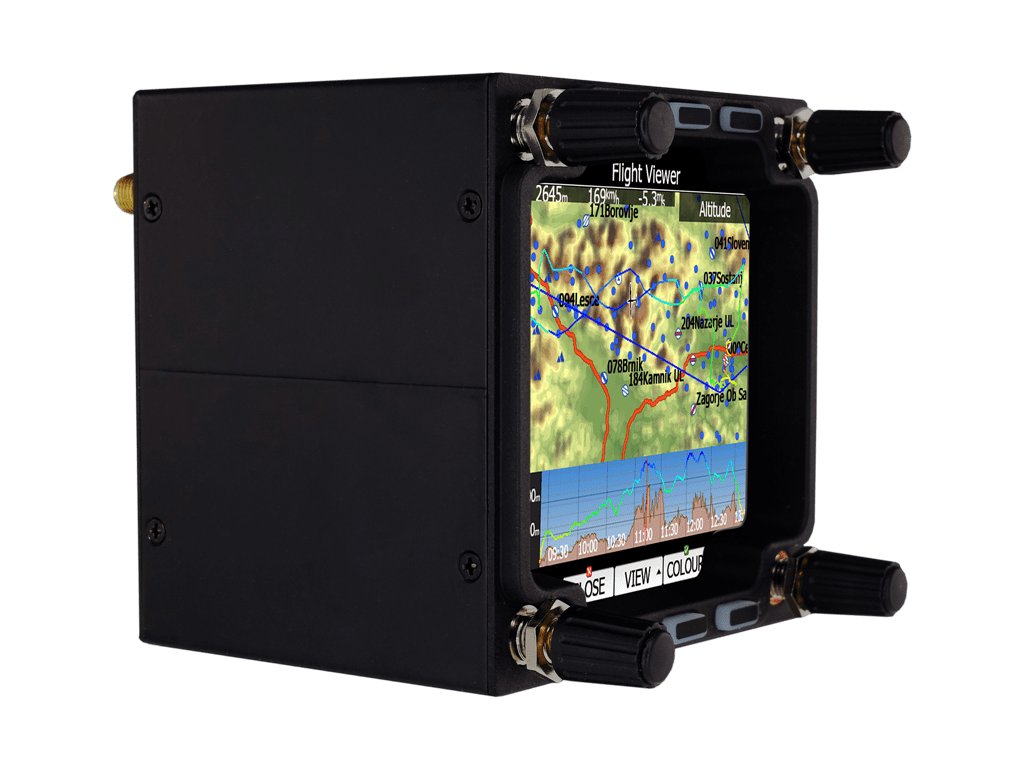

Displej, ovládání a instalace

LX8040 Club používá barevný 4" displej s rozlišením 480 × 480 px, jasem 1 000 cd/m² a automatickou regulací ALS.

Hlavní jednotka má čtvercové čelo přibližně 82 × 82 mm a hloubku 77 mm. Pro montáž je nutný odpovídající výřez podle výkresu výrobce; na rozdíl od LX8030 nejde o prostou zástavbu do běžného kruhového 80mm otvoru.

Ovládání zajišťují čtyři otočné ovladače a šest tlačítek. Větší zobrazovací plocha než u LX8030 usnadňuje práci s navigační mapou.

Technické parametry

Montážní výřez a prostor pro konektory je nutné ověřit podle aktuálního instalačního výkresu.

Co ověřit před objednávkou?

• Které z pěti softwarových funkcí Club skutečně potřebujete
• Požadavek na terénní a místopisné mapy
• Profily s LX Stylerem, hlasová hlášení a podporu CUPX
• Variometr V8 nebo V80 a možnost použití HAWK
• PowerFLARM, ADS-B In, AHRS a další doplňky
• Rozměry čtvercového výřezu a montážní hloubku
• Potřebu volitelné SD čtečky a kabeláže

Obsah balení

Standardní sestava LX8040 Club obsahuje podle dokumentace LXNAV:

• Hlavní jednotku LX8040 Club
• Variometr V8, případně objednaný V80
• Napájecí kabel hlavní jednotky a kabel k variometru
• GPS anténu a Wi-Fi anténu
• Kalibrační protokol barografu
• Imbusový klíč
• USB flash disk s elektronickým manuálem

Při zvolení integrovaného FLARM/PowerFLARM výrobce uvádí také FLARM anténu. SD karta a čtečka SD karet nejsou automatickou součástí základní sestavy. Aktivované licence Club a další volitelné vybavení závisejí na objednávce.

Nejste si jistí vhodnou konfigurací?

Pomůžeme zvolit LX8040 Club a potřebné licence, ověřit prostor v palubní desce a vybrat variometr i kompatibilní příslušenství.
