LXNAV LX8040 kompaktní navigace pro větroně

LXNAV LX8040 – kompaktní navigace se 4" displejem

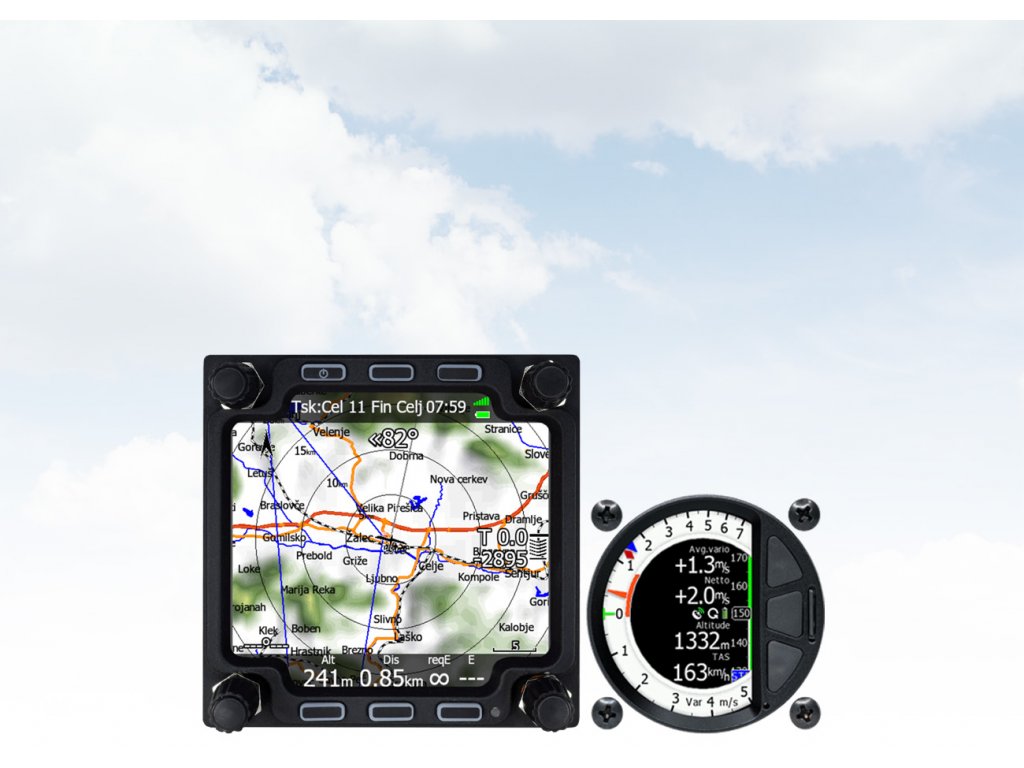

LXNAV LX8040 je integrovaný navigační a variometrický systém pro větroně, který kombinuje podrobnou mapu, navigaci po tratích, výpočet dokluzu a IGC záznam letu v kompaktní hlavní jednotce.

Čtvercový 4" displej má rozlišení 480 × 480 px. Ve srovnání s většími navigacemi LX90xx zabírá méně místa v palubní desce, ale zachovává rozsáhlé navigační funkce a možnost přizpůsobení obrazovek.

Standardní sestava obsahuje variometr V8 a integrované Wi-Fi pro podporované služby LXNAV Connect. V80, HAWK, AHRS, PowerFLARM a další vybavení jsou volitelné.

Pro koho je LX8040 vhodný?

Pro piloty, kteří potřebují šetřit místem
Čtvercové čelo přístroje umožňuje využít kompaktní prostor v palubní desce. Je nutné ověřit konkrétní montážní výřez.

Pro přelety a soutěže
Navzdory menšímu displeji nabízí práci s tratěmi AAT, dokluz, vzdušné prostory, mapové podklady a letové statistiky.

Pro modernizaci starší navigace
LX8040 je nástupcem konceptu LX8000. Při výměně je potřeba posoudit rozměry panelu, potřebnou kabeláž a kompatibilitu příslušenství.

Navigace, tratě a dokluz

Displej zobrazuje mapu s terénem, letišti, otočnými body a hranicemi vzdušných prostorů. LX8040 umožňuje deklarovat trať, pracovat s úlohami AAT a sledovat zbývající vzdálenost či potřebnou výšku.

Výpočet dokluzu zohledňuje poláru větroně, MacCreadyho nastavení, balast a znečištění profilu. Pilot může upravit obsah jednotlivých navigačních stránek v programu LX Styler.

• Navigace na letiště, otočné body a po tratích
• AAT a soutěžní časové výpočty
• Dokluz a předpokládaná příletová výška
• Terénní mapy a vzdušné prostory
• Soubory CUP a CUPX
• Statistiky letu a konfigurovatelné datové údaje

IGC logger a okolní provoz

Integrovaný IGC logger se snímačem hluku motoru ENL zaznamenává let pro následné vyhodnocení. Záznamy lze přenášet přes USB nebo integrované Wi-Fi; SD kartu lze používat při doplnění odpovídající volitelné čtečky.

Pro některé typy elektrických a proudových pohonů je pro příslušný IGC záznam potřeba další snímač MOP/MOP2.

Při připojení kompatibilního FLARM nebo PowerFLARM lze na displeji zobrazovat provoz a výstrahy. Integrovaný PowerFLARM a ADS-B In jsou volitelná zařízení a nejsou zahrnuta v základním provedení.

Variometry V8 a V80 – srovnání

Standardní variantou je digitální V8 do otvoru 57 mm. Pro větší přehlednost letových informací lze objednat V80 do otvoru 80 mm. Obě varianty umožňují použití HAWK s kompatibilní hlavní jednotkou a aktivní licencí.

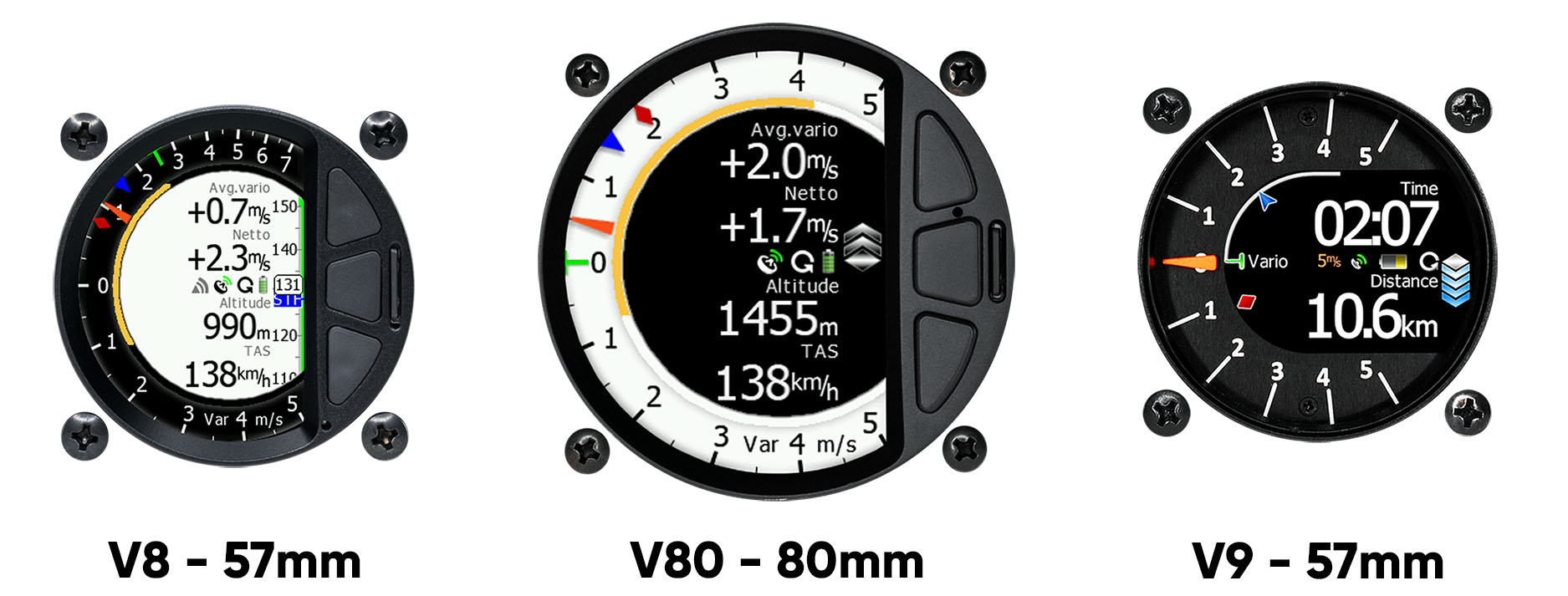

Společný obrázek ukazuje velikosti V8, V9 a V80. Pro LX8040 jsou výrobcem uvedeny konfigurace V8 a V80.

Jak vybrat? V8 zabírá méně místa v přístrojové desce. V80 je vhodný, pokud má pilot k dispozici 80mm otvor a chce větší variometrický displej.

* HAWK vyžaduje podporovanou generaci přístroje a softwarovou licenci. Před montáží ověřte prostor za panelem.

Volitelná rozšíření a ovládání

HAWK
Algoritmus pro vyhodnocování pohybu vzduchové hmoty a větru pomocí rozšířeného Kalmanova filtru. Vyžaduje kompatibilní generaci LX8040, variometr V8/V80 a licenci.

AHRS
Volitelná indikace prostorové polohy založená na inerciálních datech. Nenahrazuje certifikované přístroje.

PowerFLARM a ADS-B In
Možnost doplnění přijímačů okolního provozu a výstrah.

Další příslušenství
Kniplové dálkové ovládání, druhý displej, snímač klapek, propojovací adaptéry a volitelná čtečka SD karet.

LXNAV Connect – integrované Wi-Fi a online služby

Na rozdíl od některých přístrojů řady LX90xx má LX8040 integrované Wi-Fi. Po připojení k internetu, například přes hotspot telefonu, lze využívat LXNAV Connect pro práci se soubory a přístup k podporovaným online službám.

Dropbox, Google Drive a SeeYou Cloud
Přenos a synchronizace podporovaných tratí, otočných bodů, vzdušných prostorů a uživatelských profilů usnadňuje přípravu letů. Není nutné přenášet každý soubor ručně přes USB.

SkySight a TopMeteo
Podporované meteorologické předpovědi lze zobrazovat jako vrstvy nad navigační mapou. Pilot tak může porovnat předpověď s plánovanou tratí a aktuální polohou.

Soutěže a záznamy
Služby zahrnují práci s podklady SoaringSpotu a odesílání IGC souborů do podporovaných online cílů, například po přistání.

Propojení externích účtů probíhá přes LXNAV Connect. Online funkce vyžadují internet; některé meteorologické služby vlastní účet nebo předplatné.

Displej, montáž a ovládání

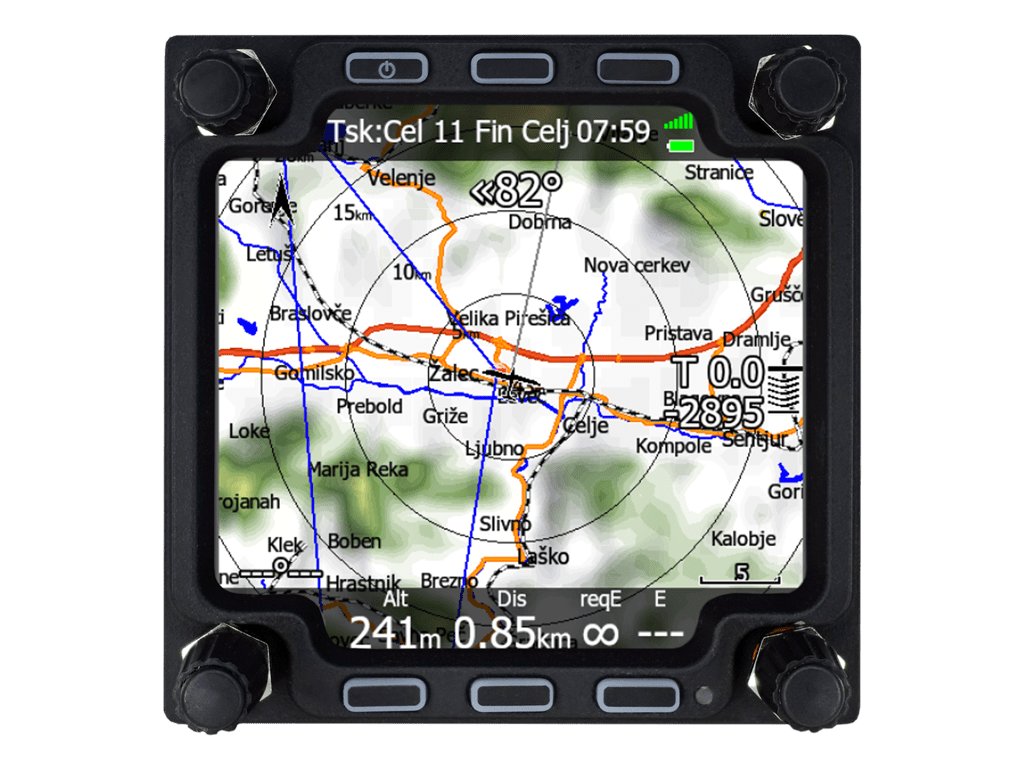

LX8040 má 4" barevný displej s rozlišením 480 × 480 px, jasem 1 000 cd/m² a automatickou regulací ALS. Ovládání zajišťují čtyři otočné ovladače a šest tlačítek.

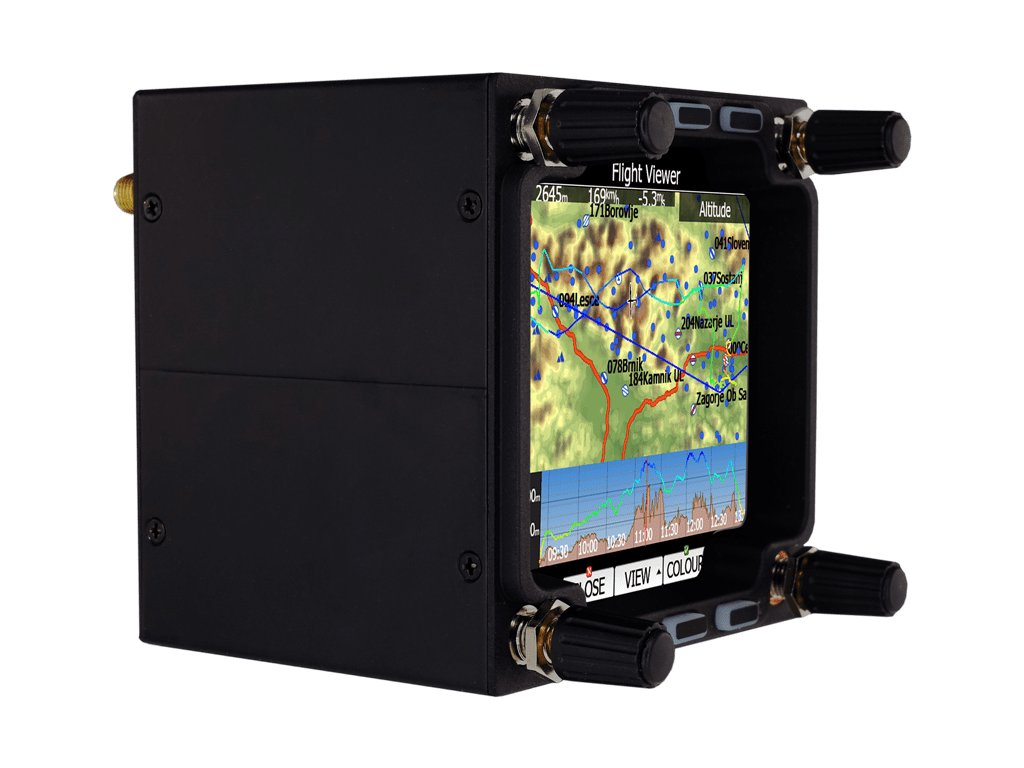

Čtvercové čelo má rozměry přibližně 82 × 82 mm. Přístroj se montuje do odpovídajícího výřezu, nikoli prostým zasunutím do kruhového otvoru 80 mm. Pro instalaci použijte výkres LX8040.

Technické parametry

Pro montážní otvor a rezervu na konektory použijte instalační výkres konkrétní generace.

Co ověřit před objednávkou?

• Čtvercový výřez palubní desky a montážní hloubku
• Variometr V8 nebo V80 a požadavek na HAWK
• AHRS, PowerFLARM, ADS-B In a další rozšíření
• Potřebu volitelné čtečky SD karet
• Propojení s radiostanicí, kniplem a ostatními přístroji
• Zda se jedná o standardní LX8040, nebo samostatnou variantu Club

Obsah balení

Standardní dodávka LX8040 podle manuálu zahrnuje:

• Hlavní jednotku LX8040
• Variometr V8 (případně V80 podle objednávky)
• Napájecí kabel hlavní jednotky a propojovací kabel variometru
• GPS anténu a Wi-Fi anténu
• Kalibrační protokol barografu
• Imbusový klíč
• USB flash disk s elektronickým manuálem

FLARM anténa je přiložena při objednání integrovaného FLARM/PowerFLARM. SD karta a její čtečka nejsou automatickou součástí standardní sestavy. Ostatní obsah se řídí konfigurací.

Nejste si jistí vhodnou konfigurací?

Pošlete nám typ větroně a fotografii přístrojové desky. Pomůžeme posoudit montáž LX8040, výběr variometru a potřebné propojení.
