LXNAV LX9000 navigace, variometr a IGC logger
LXNAV LX9000 je integrovaný navigační a variometrický systém pro větroně s 5,6" barevným displejem, navigací po tratích, výpočtem dokluzu a IGC loggerem. Standardně se dodává s variometrem V8. Nabízí přizpůsobitelné obrazovky a volitelná rozšíření HAWK, AHRS, PowerFLARM, Wi-Fi a dotykové ovládání.
LXNAV LX9000 – navigace a variometrický systém s 5,6" displejem
LXNAV LX9000 spojuje navigaci, variometrické informace, výpočet dokluzu a IGC záznam letu do jednoho systému pro větroně. Je určen plachtařům, kteří chtějí používat podrobnou pohyblivou mapu, pracovat se soutěžními tratěmi a mít důležité letové údaje na přehledném displeji.

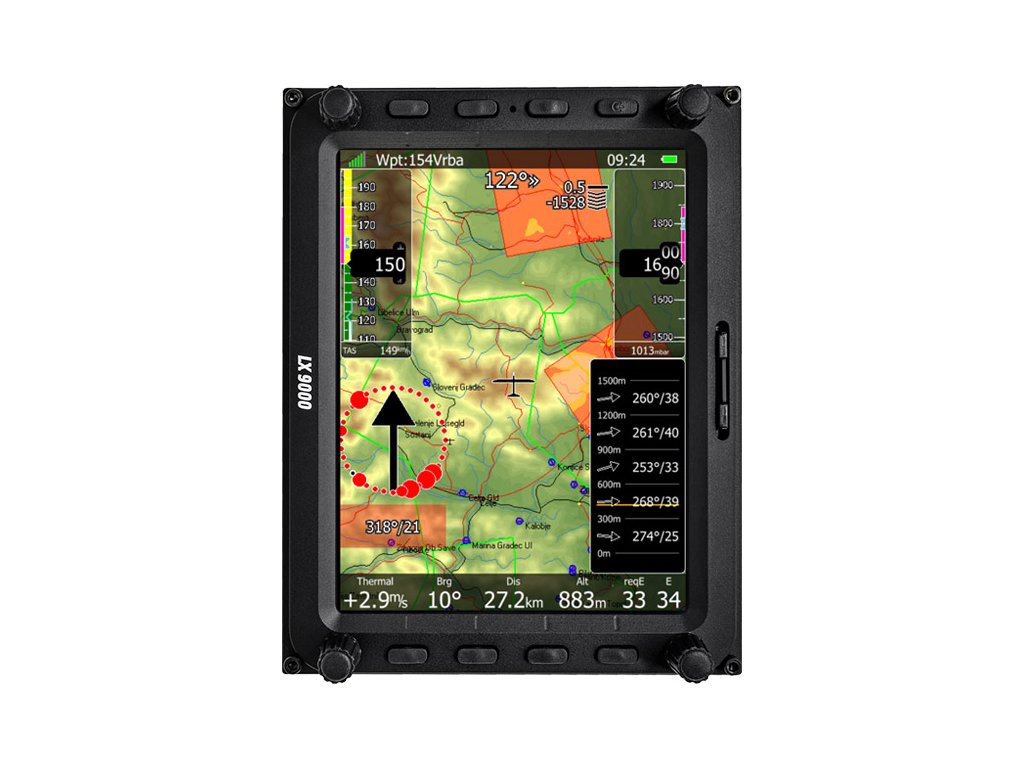

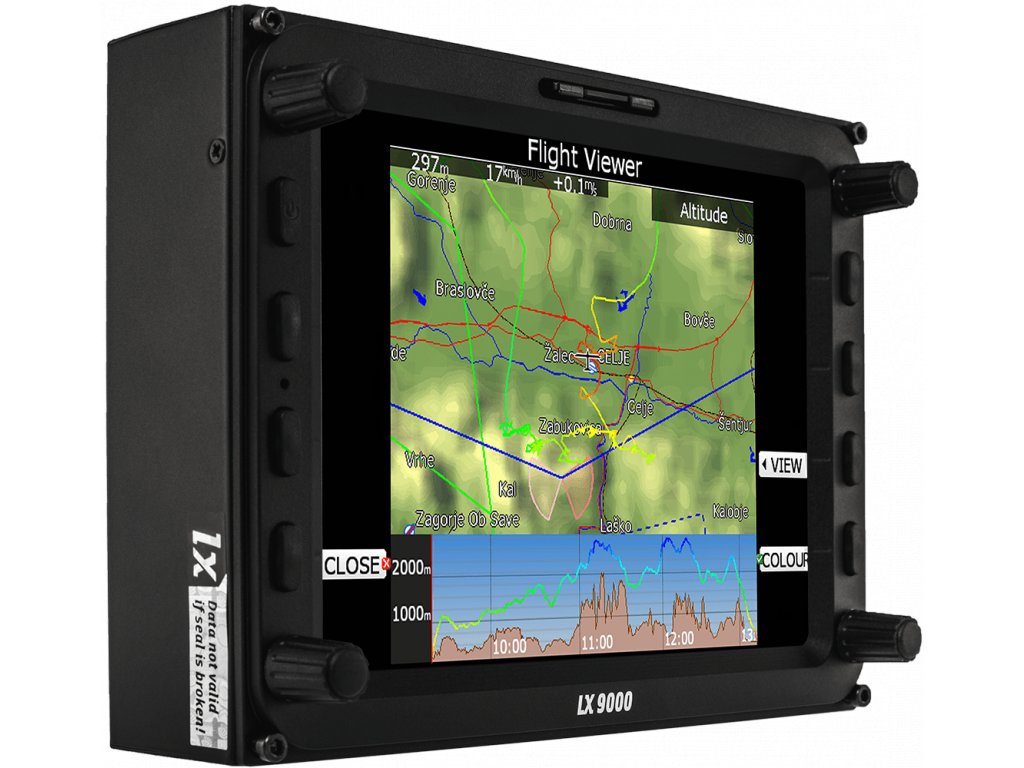

Hlavní jednotka používá 5,6" barevný displej s automatickou regulací jasu. Uspořádání stránek a zobrazované údaje lze přizpůsobit pomocí programu LX Styler.
Základní sestava obsahuje samostatný variometr V8 a integrovaný IGC logger. Rozšíření HAWK, AHRS, Wi-Fi, dotyková obrazovka nebo integrovaný PowerFLARM závisejí na objednané konfiguraci.
Pro koho je LX9000 vhodný?
Pro soutěžní plachtění
Práce s deklarovanými tratěmi a AAT, časové výpočty, dokluz a statistiky letu jsou dostupné v jednom navigačním prostředí.
Pro delší přelety
Displej nabízí dostatek prostoru pro mapu, vzdušné prostory, blízká letiště a údaje o letu. Pilot může upravovat informace podle aktuální fáze letu.
Pro nové instalace i modernizace

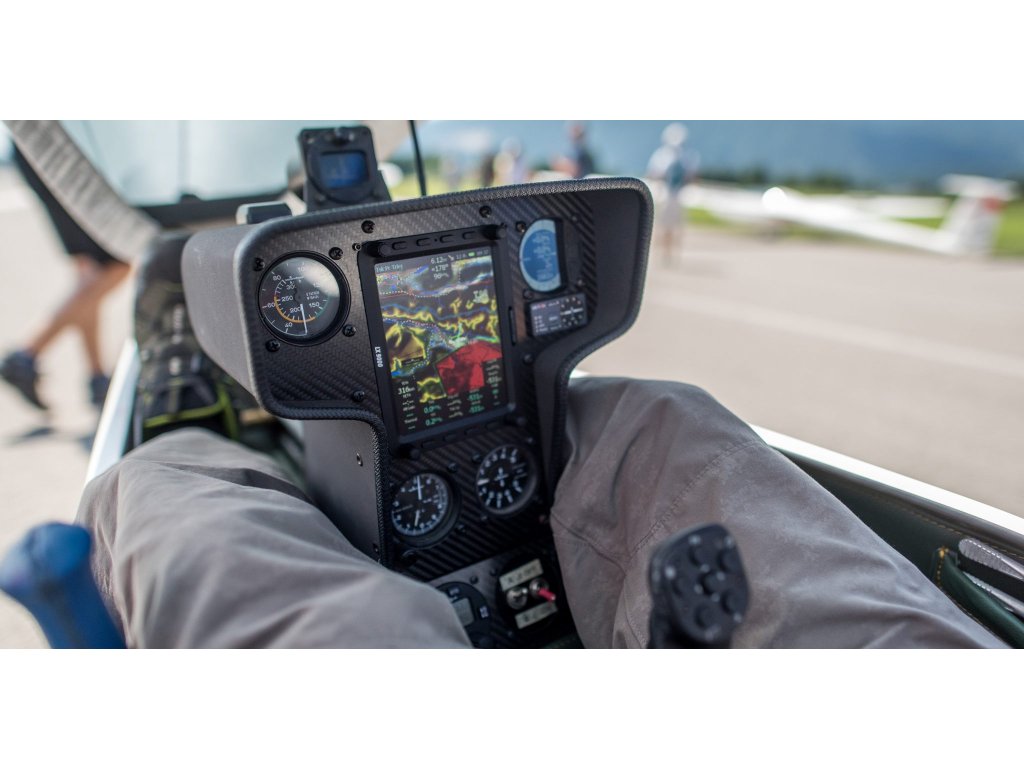

Displej lze orientovat na výšku nebo na šířku. Před objednáním je potřeba ověřit prostor v palubní desce a kompatibilitu stávajícího vybavení.
Navigace, tratě a dokluz

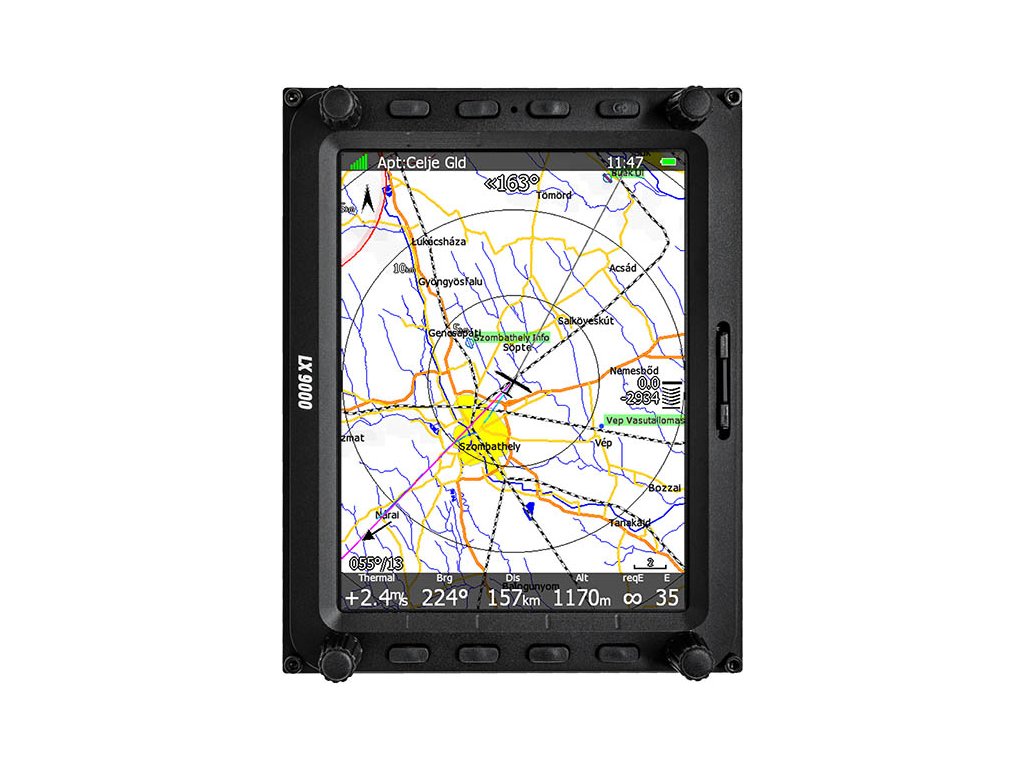

LX9000 poskytuje pohyblivou mapu s terénem, letišti, otočnými body a vzdušnými prostory. Pilot může připravit trať přímo v přístroji nebo ji importovat z externího plánovacího programu. Podporovány jsou i soutěžní tratě AAT.
Výpočty dokluzu pracují s polárou větroně, MacCreadyho hodnotou, vodním balastem a nastavením znečištění profilu. V průběhu letu tak lze sledovat potřebnou výšku, zbývající vzdálenost a další údaje pro pokračování po trati.
- Navigace na letiště, otočné body a po tratích
- Assigned Area Task (AAT) a soutěžní statistiky
- Výpočet dokluzu a předpokládané příletové výšky
- Zobrazení vzdušných prostorů a podrobných údajů o letištích
- Import bodů a tratí, podpora formátů CUP a CUPX
- Konfigurovatelné stránky a datová pole pomocí LX Styleru
IGC logger a informace o provozu
Integrovaný IGC logger zaznamenává let včetně údajů ze snímače hluku motoru ENL. Záznamy lze stáhnout pomocí SD karty nebo USB, případně přenést prostřednictvím podporovaného Wi-Fi připojení.
Pro větroně s elektrickým nebo proudovým pohonem může být pro příslušný způsob IGC záznamu potřebný externí snímač MOP/MOP2.
Při připojení kompatibilního zařízení FLARM nebo PowerFLARM může LX9000 zobrazovat okolní provoz a výstrahy. Integrovaný PowerFLARM i přijímač ADS-B In jsou volitelná rozšíření, nikoli standardní součást přístroje.
Variometry V8, V9 a V80 – srovnání

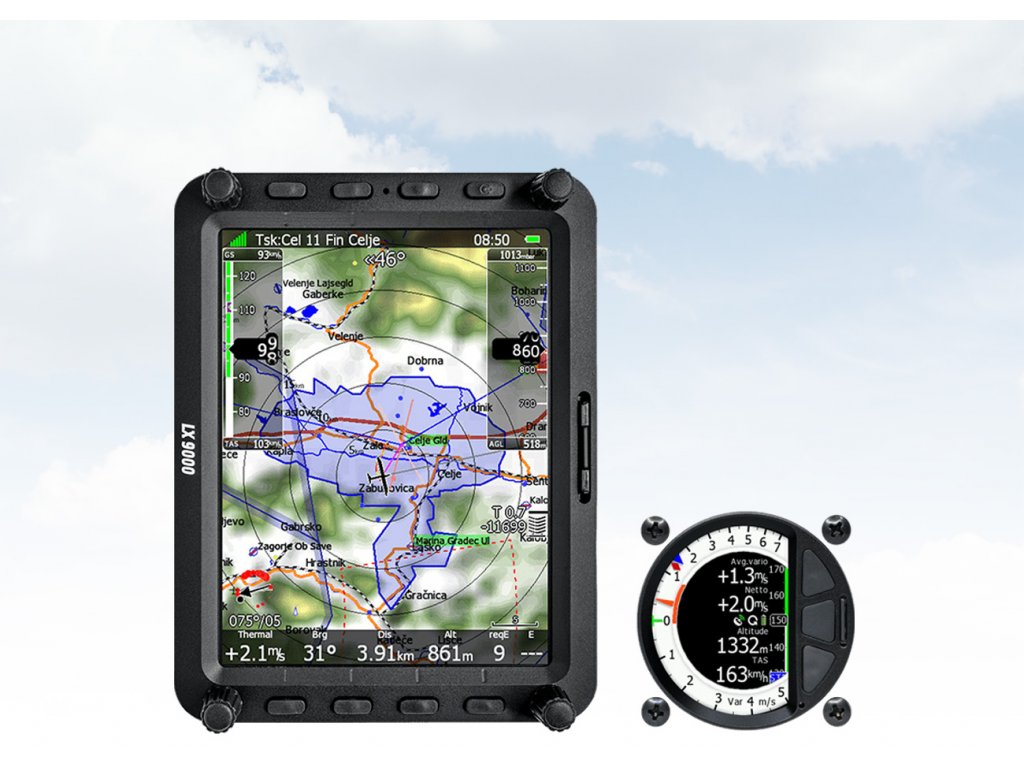

Základní sestava LX9000 obsahuje variometr V8. Podle požadavků na ovládání a prostor v panelu lze zvolit také V9 s mechanickou ručičkou nebo větší digitální V80.
| Vlastnost | V8 | V9 | V80 |
|---|---|---|---|
| Montážní otvor | 57 mm | 57 mm | 80 mm |
| Čelní rozměry | 61 × 61 mm | 61 × 61 mm | 81 × 81 mm |
| Hloubka | 95 mm | 92 mm | 130 mm |
| Hmotnost | cca 300 g | cca 200 g | cca 260 g |
| Displej | 2,5" | 2,0" | 3,5" |
| Ručička | Digitální | Mechanická | Digitální |
| Datová pole | 4 | 2 | Až 4 |
| Podpora HAWK | Volitelně* | Ne | Volitelně* |
| Tlačítka | 3 | Bez tlačítek | 3 |
Jak vybrat? V8 je univerzální 57mm variometr. V9 osloví pilota, který preferuje mechanickou ručičku. V80 nabízí větší plochu pro zobrazení letových informací.
* HAWK vyžaduje podporovanou generaci LX9000, V8 nebo V80 a aktivní softwarovou licenci. Pro montáž ověřte hloubku včetně konektorů.
Volitelná rozšíření
HAWK
Pokročilé vyhodnocování pohybu vzduchové hmoty a větru pomocí rozšířeného Kalmanova filtru (EKF). Vyžaduje kompatibilní hardware a licenci.
AHRS
Volitelné zobrazení umělého horizontu na základě inerciálních údajů. Nenahrazuje certifikované letové přístroje.
PowerFLARM a ADS-B In
Rozšíření zobrazení okolního provozu; pro zobrazení je nutný příslušný integrovaný nebo kompatibilní externí přijímač.
Dotykový displej
Varianta LX9000 T umožňuje dotykové ovládání. Standardní verze používá tlačítka a otočné ovladače.
Další možnosti
Volitelné Wi-Fi, dálkové ovládání na kniplu, snímač klapek, propojení s dalšími přístroji a systém pro druhé sedadlo.
LXNAV Connect – jednodušší příprava letu a práce se soubory
LXNAV Connect propojuje LX9000 s cloudovými a meteorologickými službami. Tratě, otočné body, vzdušné prostory a podporované uživatelské profily lze připravit na počítači a následně přenést do přístroje bez použití SD karty.
Dropbox, Google Drive a SeeYou Cloud
Po propojení účtů můžete pracovat s podporovanými soubory a jejich synchronizací. V praxi to usnadňuje například každodenní načítání soutěžních tratí nebo sdílení nastavení vytvořených v LX Styleru.
SkySight a TopMeteo
Podporované předpovědi lze zobrazovat jako meteorologické vrstvy nad pohyblivou mapou. Při plánování nebo během letu tak pilot vidí předpovědní informace ve vztahu k poloze větroně a trati.
Po přistání
IGC záznam lze odeslat do propojených služeb. Podporován je také přenos soutěžních podkladů ze SoaringSpotu a další online datové služby.
Jak začít?
Propojíte účty na LXNAV Connect, připojíte LX9000 s kompatibilním volitelným Wi-Fi vybavením k internetu, například přes hotspot telefonu, a v přístroji zvolíte požadovanou službu.
Wi-Fi není automaticky součástí základní konfigurace. Některé externí služby vyžadují vlastní účet či předplatné. Rozsah funkcí se může lišit podle generace a softwaru.
Displej a ovládání
Displej s úhlopříčkou 5,6" má rozlišení 640 × 480 px, jas udávaný výrobcem 1 200 cd/m² a automatickou regulaci ALS. Hlavní jednotka používá čtyři otočné ovladače a osm tlačítek.
Podporuje instalaci na výšku i na šířku. Pro výběr orientace je nutné připravit odpovídající montážní výřez a uspořádání okolních přístrojů.
Technické parametry
| Displej | 5,6", 640 × 480 px |
| Jas | 1 200 cd/m², ALS |
| Rozměry hlavní jednotky | 113 × 145 × 48 mm |
| Hmotnost | cca 820 g |
| Napájení | 10–16 V DC |
| GPS | Integrovaný 56kanálový přijímač |
| IGC logger | Integrovaný, ENL |
| Interní paměť | 16 GB |
| Rozhraní | SD, USB, RS485, RS232, PDA |
| Variometr | V8, volitelně V9 nebo V80 |
Rozměry vycházejí z produktového listu. Při instalaci použijte aktuální montážní výkres včetně prostoru pro konektory a kabeláž.
Co ověřit před objednávkou?
- Prostor v palubní desce a orientaci hlavního displeje
- Volbu variometru V8, V9 nebo V80 a požadavek na HAWK
- Dotykový displej, AHRS a Wi-Fi
- Integrovaný PowerFLARM nebo propojení s externím zařízením
- Další přístroje, dálkové ovládání a potřebné kabely
- Druhé sedadlo a požadovaný typ opakovače
Obsah balení
Podle uživatelského manuálu LXNAV obsahuje standardní dodávka LX9000:
- Hlavní jednotku LX9000
- Variometr V8 (případně alternativní provedení podle objednávky)
- Hlavní napájecí kabel a kabel k variometru
- GPS anténu a SD kartu
- Kalibrační protokol barografu
- Imbusový klíč
- USB flash disk s elektronickým manuálem
Při objednání integrované varianty FLARM/PowerFLARM se dodává také příslušná FLARM anténa. Další příslušenství a licence se řídí zvolenou konfigurací.
Nejste si jistí vhodnou konfigurací?
Napište nám typ větroně a současné vybavení palubní desky. Pomůžeme vybrat LX9000, vhodný variometr, licence a potřebné propojení.
Poradit s výběrem konfigurace ↗Často kladené otázky
Je LX9000 kompletní navigační systém?
Má vlastní GPS, pohyblivou mapu, navigaci po tratích, výpočet dokluzu a IGC logger. Standardně je součástí také variometr V8.
Mohu zvolit V9 nebo V80?
Ano. V9 má mechanickou ručičku v otvoru 57 mm; V80 má větší digitální displej a potřebuje otvor 80 mm.
Je dotykový displej standardem?
Ne. Dotykové ovládání nabízí příslušná varianta LX9000 T.
Je PowerFLARM součástí LX9000?
Ne automaticky. Integrovaný PowerFLARM je příplatkovou možností; lze také připojit kompatibilní externí FLARM.
Lze používat HAWK?
Ano, na kompatibilním systému generace 4 nebo novější s V8 nebo V80 a aktivní licencí HAWK.
Jak funguje LXNAV Connect?
Po propojení účtů a připojení kompatibilně vybaveného LX9000 k internetu lze synchronizovat podporované soubory, využívat meteorologické služby a odesílat záznamy.
Potřebuji internet pro běžný let?
Ne. Navigace, variometr a IGC logger fungují i bez internetu. Online připojení slouží doplňkovým službám a přenosům dat.
Doplňkové parametry
| Kategorie: | LX90xx |
|---|---|
| Záruka: | 2 roky |
