LXNAV LX9050 – navigace s 5" displejem pro úzké palubní desky

LXNAV LX9050 je integrovaný navigační a variometrický systém pro větroně. Kombinuje podrobnou pohyblivou mapu, práci s tratěmi, dokluz, variometrické údaje a IGC záznam letu.

Ve srovnání s LX9000 nabízí užší provedení hlavní jednotky při zachování 5" displeje s rozlišením 800 × 480 px. Je vhodný pro přístrojové desky, ve kterých by byl širší navigační displej obtížně instalovatelný.

Základní sestava obsahuje variometr V8. Podle potřeb pilota lze vybrat varianty s V9 nebo V80 a volitelně doplnit HAWK, AHRS, Wi-Fi, PowerFLARM nebo dotykové ovládání.

Pro koho je LX9050 vhodný?

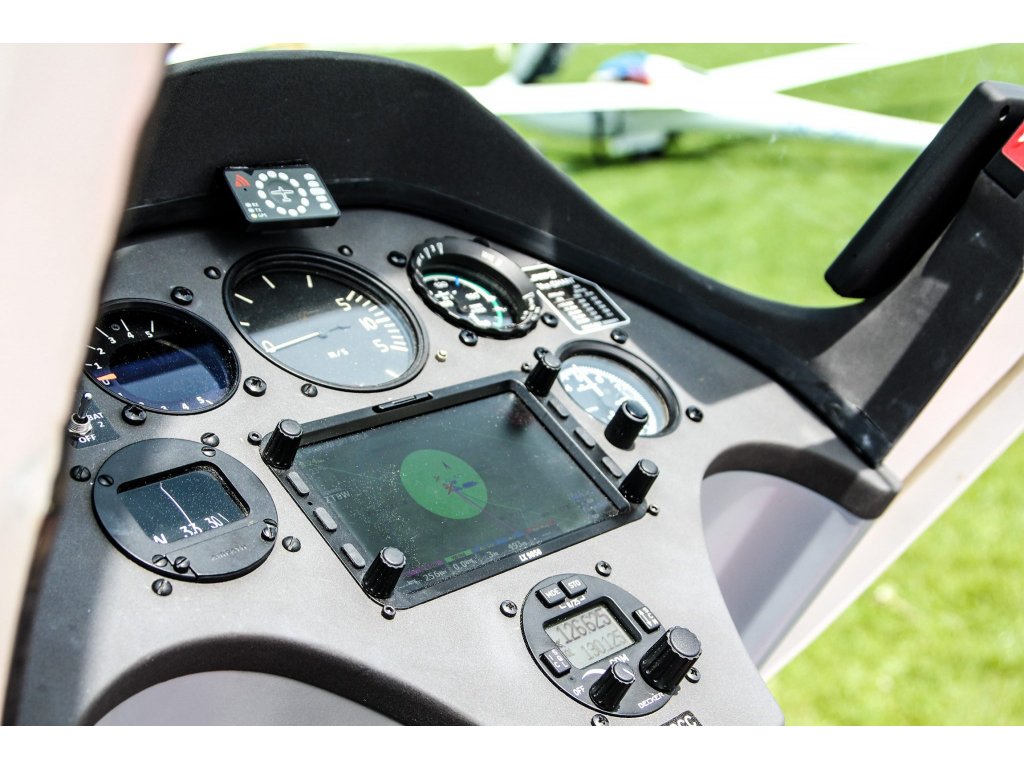

Pro větroně s úzkou palubní deskou
Úzké tělo je praktické tam, kde není prostor pro širší LX9000. Výrobce jako příklady uvádí některé větroně DG a LS; konkrétní instalaci je vždy nutné ověřit.

Pro soutěžní plachtění
Podporuje tratě AAT, výpočet dokluzu, časové informace a průběžné statistiky.

Pro piloty, kteří chtějí větší mapu bez široké jednotky
5" displej poskytuje více prostoru pro mapu než kompaktní LX8030, zatímco úzký formát usnadňuje zástavbu v některých panelech.

Navigace, tratě a dokluz

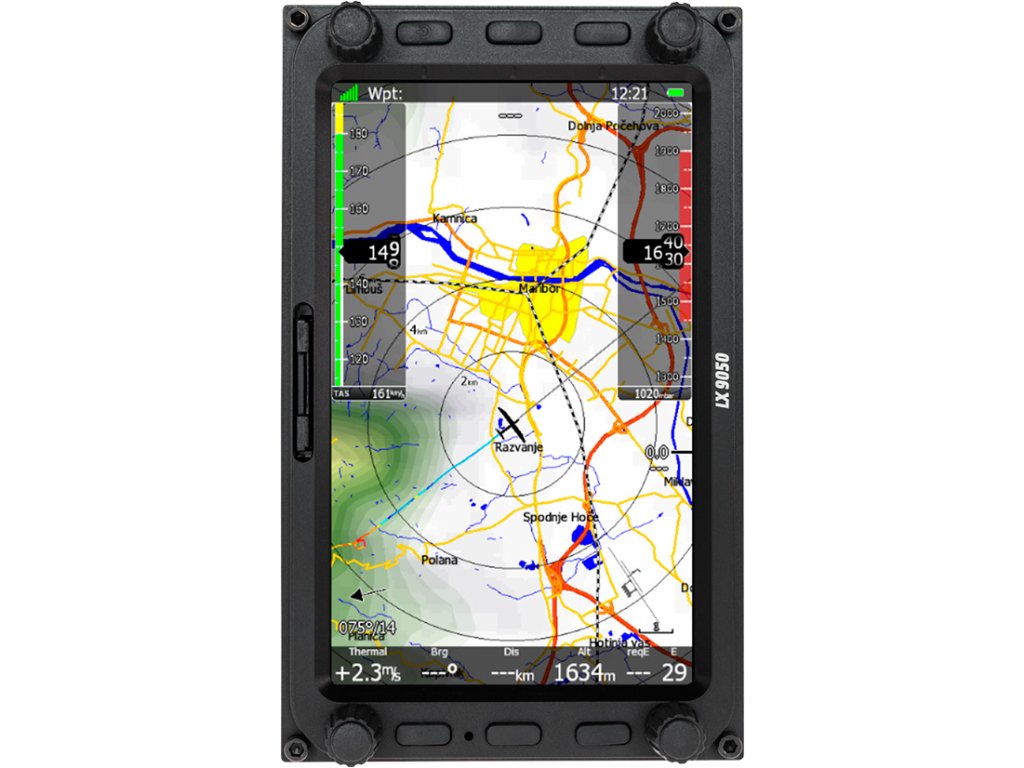

LX9050 nabízí mapu s terénem, letišti, otočnými body a vzdušnými prostory. Tratě lze vytvořit přímo v navigaci nebo importovat z externího programu.

Systém pracuje s polárou větroně, MacCreadyho hodnotou, balastem a znečištěním profilu. Průběžně aktualizuje dokluz a příletovou výšku, což pomáhá pilotovi při rozhodování během přeletu a na závěrečném dokluzu.

• Navigace na letiště a otočné body
• Soutěžní tratě včetně AAT
• Výpočet dokluzu a příletové výšky
• Pohyblivá mapa, terén a vzdušné prostory
• Formáty CUP a CUPX
• Úprava obrazovek a dat pomocí LX Styleru
• Statistiky letu a deník letů

IGC logger a okolní provoz

Integrovaný IGC logger se snímačem hluku motoru ENL ukládá letové záznamy. Soubory lze přenášet prostřednictvím SD karty nebo USB, případně kompatibilního volitelného Wi-Fi připojení.

Pro elektrické nebo proudové pohony mohou být pro odpovídající IGC záznam nutné doplňkové snímače MOP/MOP2.

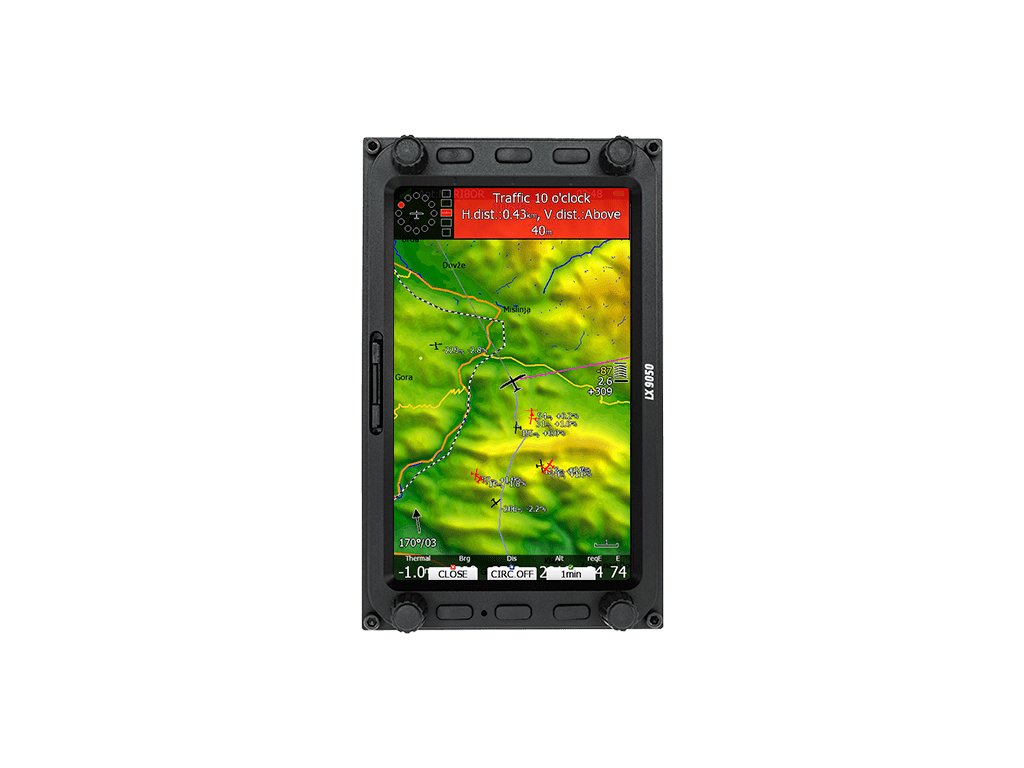

LX9050 umí zobrazovat provoz a výstrahy při použití kompatibilního FLARM nebo PowerFLARM. Integrovaný PowerFLARM a ADS-B In jsou volitelné položky.

Variometry V8, V9 a V80 – srovnání

Standardním variometrem je V8 pro 57mm otvor. Alternativami jsou V9 s mechanickou ručičkou a větší digitální V80 pro 80mm otvor.

Jak vybrat? V8 je univerzální digitální variometr, V9 zachovává mechanickou ručičku a V80 přidává větší displej. Volba závisí na preferencích pilota i dostupných montážních otvorech.

* HAWK vyžaduje kompatibilní LX9050, V8 nebo V80 a odpovídající licenci. Před montáží je nutné ověřit hloubku variometru i prostor pro připojení.

Volitelná rozšíření a konektivita

HAWK
Pokročilé vyhodnocování pohybu vzduchové hmoty a větru pomocí rozšířeného Kalmanova filtru (EKF). Vyžaduje kompatibilní hardware a licenci.

AHRS
Volitelné zobrazení umělého horizontu na základě inerciálních dat. Nenahrazuje certifikované letové přístroje.

PowerFLARM a ADS-B In
Volitelný příjem okolního provozu a jeho zobrazení na navigační mapě.

Dotyková obrazovka
Možnost dotykového ovládání u odpovídajícího provedení LX9050 T.

Další příslušenství
Wi-Fi, kniplové ovládání, druhá jednotka, snímač klapek a propojovací adaptéry pro kompatibilní přístroje.

LXNAV Connect – práce se soubory a meteorologickými službami

Po doplnění kompatibilního Wi-Fi vybavení lze LX9050 připojit k internetu a využívat LXNAV Connect. To umožňuje zjednodušit přenos letových dat a pracovat s podporovanými online službami přímo v navigaci.

Dropbox, Google Drive a SeeYou Cloud
Tratě, otočné body, vzdušné prostory a podporované profily lze synchronizovat přes cloud. Pilot tak nemusí při každé změně používat SD kartu nebo USB.

SkySight a TopMeteo
Podporované meteorologické vrstvy lze zobrazovat přímo nad navigační mapou. Při plánování a během letu tak pilot může porovnávat předpověď s polohou a tratí.

Soutěžní den a přistání

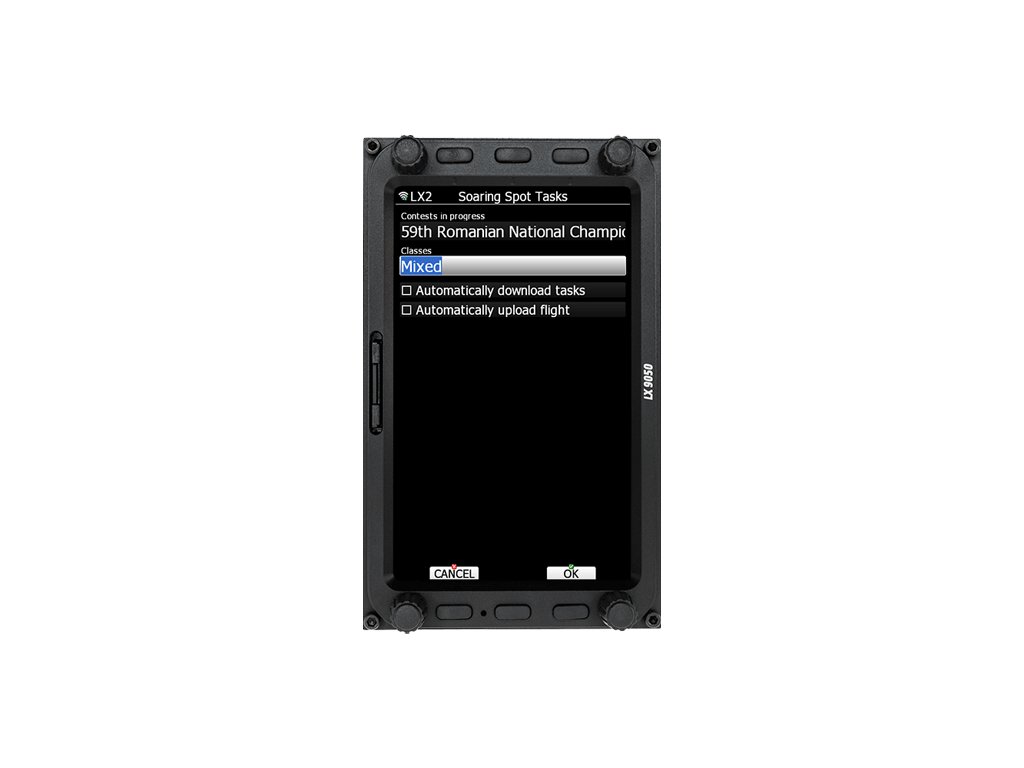

Podporován je přenos soutěžních tratí ze SoaringSpotu a odesílání letových IGC souborů do propojených služeb.

Jak začít?
Na LXNAV Connect propojíte účty a poté připojíte LX9050 s odpovídajícím Wi-Fi modulem k internetu, například přes hotspot telefonu.

Wi-Fi není automatickou součástí základní sestavy LX9050. Některé externí služby vyžadují vlastní účet či předplatné. Rozsah funkcí může záviset na generaci přístroje a verzi softwaru.

Displej a montáž

LX9050 má 5" barevný displej s rozlišením 800 × 480 px, jasem 1 200 cd/m² podle technických specifikací a automatickou regulací ALS.

Hlavní jednotka má čelní rozměry 83 × 136 mm a lze ji instalovat na výšku nebo na šířku. Ovládá se čtyřmi otočnými ovladači a šesti tlačítky.

Právě poměr šířky a výšky je hlavní výhodou LX9050 oproti LX9000. Před instalací je však potřeba ověřit montážní výřez, orientaci a prostor pro kabely.

Technické parametry

Pro přesnou zástavbu použijte montážní výkres konkrétního provedení včetně rezervy pro konektory.

Co ověřit před objednávkou?

• Šířku a výšku dostupného prostoru v palubní desce
• Orientaci displeje a místo za panelem
• Variometr V8, V9 nebo V80 a případně HAWK
• Dotykové ovládání, AHRS a Wi-Fi
• FLARM/PowerFLARM, ADS-B a další připojené přístroje
• Zda jde o standardní LX9050, nebo samostatnou konfiguraci Club

Obsah balení

Standardní dodávka LX9050 podle manuálu LXNAV zahrnuje:

• Hlavní jednotku LX9050
• Variometr V8 (případně alternativní variometr podle konfigurace)
• Napájecí kabel a propojovací kabel variometru
• GPS anténu a SD kartu
• Kalibrační protokol barografu
• Imbusový klíč
• USB flash disk s elektronickým manuálem

U varianty s integrovaným FLARM/PowerFLARM se dodává i FLARM anténa. HAWK, AHRS, Wi-Fi a další volitelná rozšíření nejsou automatickou součástí standardní sestavy.

Nejste si jistí vhodnou konfigurací?

Pošlete nám typ větroně a fotografii palubní desky. Pomůžeme ověřit, zda je LX9050 vhodnější než LX9000, a vybrat odpovídající variometr a příslušenství.
