LXNAV LX9070 Navigace s variometrem pro větroně

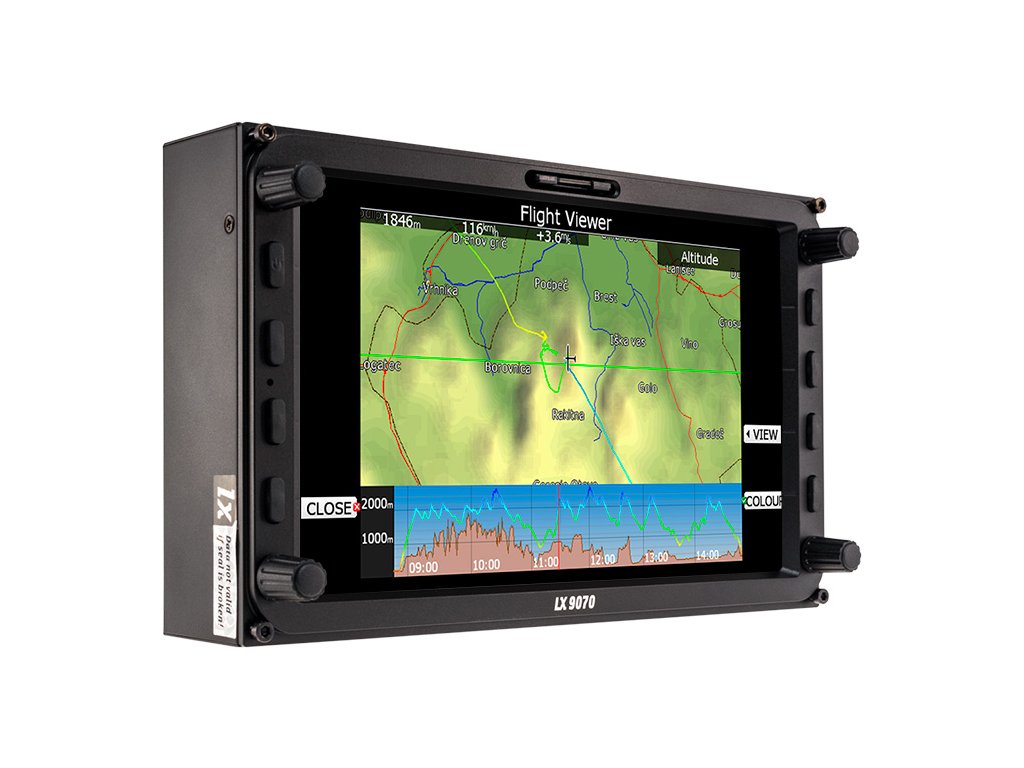

LXNAV LX9070 – navigační systém s 7" displejem a variometrem

LXNAV LX9070 je integrovaný navigační a variometrický systém pro větroně. Kombinuje velkou pohyblivou mapu, navigaci po tratích, výpočet dokluzu, informace z variometru a IGC záznam letu.

Jeho hlavní předností je 7" barevný displej, na kterém lze přehledně zobrazit mapu, vzdušné prostory, trať a letová data současně. Uspořádání obrazovek lze přizpůsobit pomocí LX Styleru.

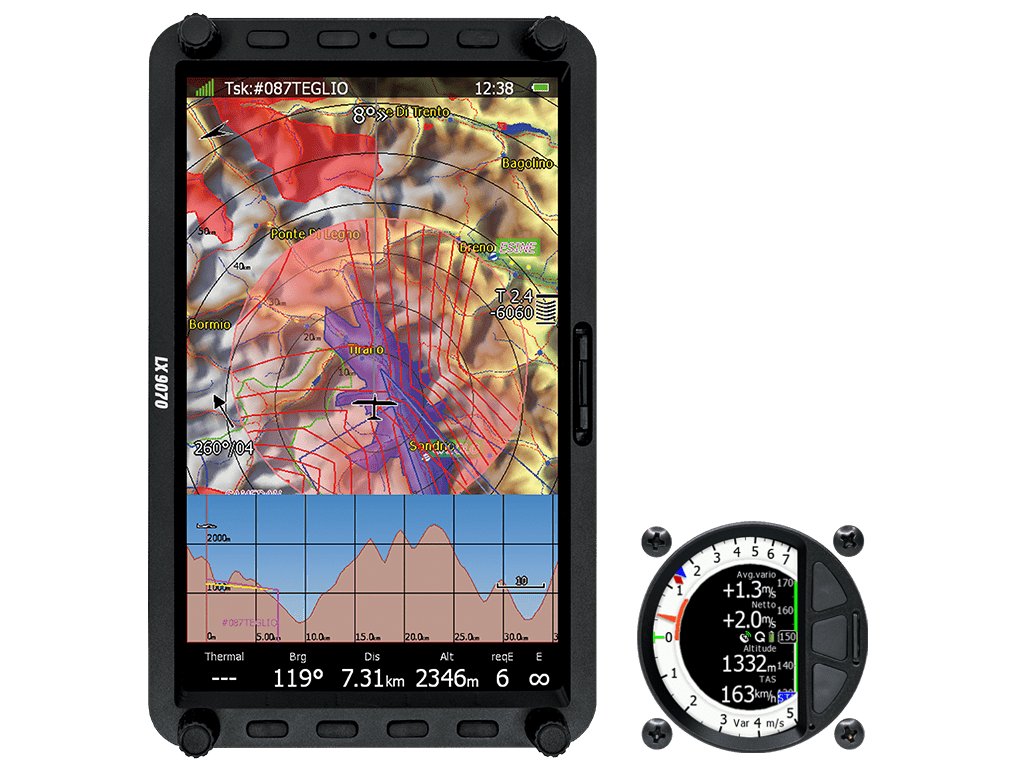

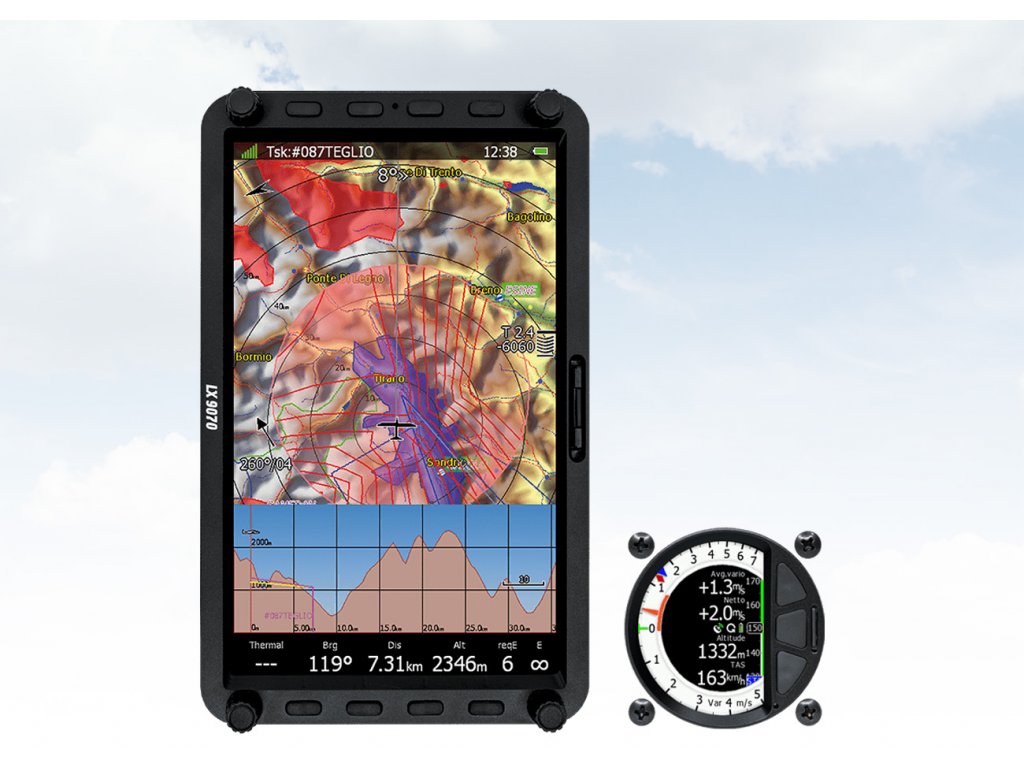

Základní systém se dodává s variometrem V8. Podle potřeb pilota jej lze nakonfigurovat s dalšími funkcemi a příslušenstvím, například HAWK, AHRS, PowerFLARM, Wi-Fi nebo druhou zobrazovací jednotkou.

Pro koho je LX9070 vhodný?

Pro piloty létající delší přelety a soutěže
Velký displej poskytuje prostor pro mapu, trať, vzdušné prostory, dokluz i průběžné informace potřebné při rozhodování za letu.

Pro piloty, kteří chtějí jeden propojený systém
Společné prostředí navigace, variometru a IGC loggeru omezuje potřebu přepisovat údaje mezi samostatnými přístroji.

Pro nové instalace a větší palubní desky

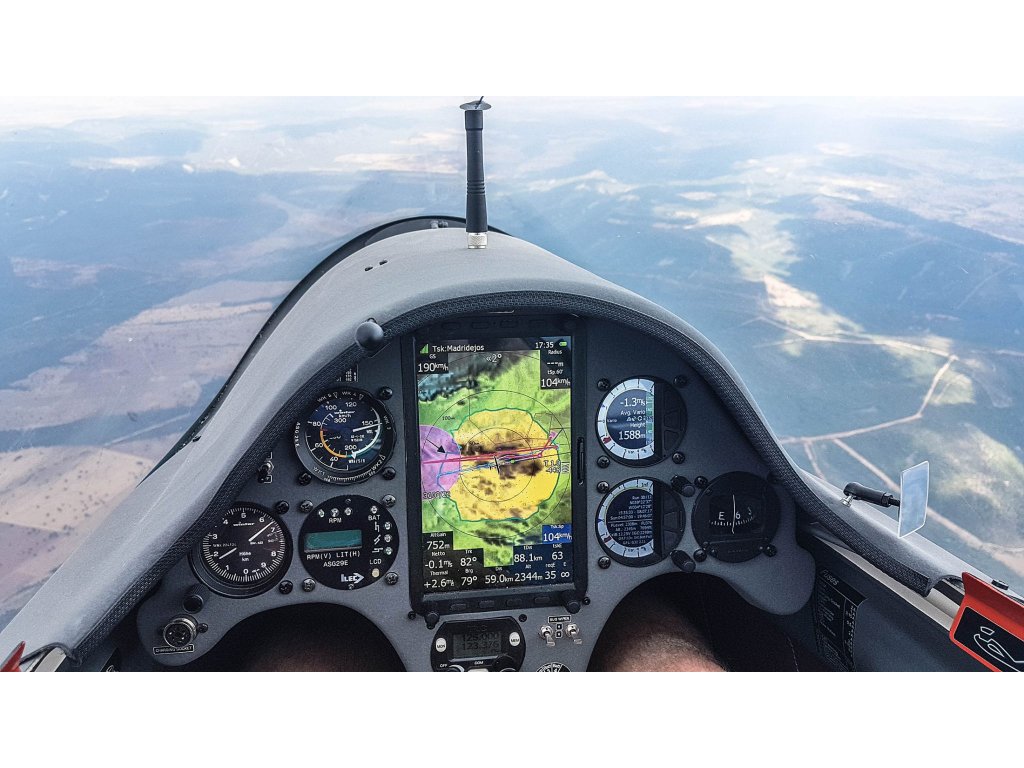

LX9070 lze namontovat na výšku nebo na šířku. V menších panelech může být vhodnější LX9000 či LX9050; rozměry a zástavbu doporučujeme ověřit před objednávkou.

Navigace, tratě a dokluz

LX9070 nabízí navigaci na letiště, otočné body a po předem připravených tratích. Pohyblivá mapa zobrazuje terén, místopisné prvky a vzdušné prostory. Součástí systému jsou přednahrané celosvětové databáze terénu, map, letišť a vzdušných prostorů.

Pro plánování a vedení letu lze nastavovat MacCreadyho hodnotu, balast, znečištění profilu a poláru větroně. Přístroj z těchto údajů počítá dokluz a informace o dosažitelnosti cíle. Pro soutěžní plachtění podporuje také tratě typu AAT a průběžné statistiky letu.

Praktické funkce:

• Navigace na letiště, otočné body a po tratích včetně AAT
• Výpočet dokluzu a příletové výšky
• Zobrazení vzdušných prostorů a informací o letištích
• Podpora souborů CUP a CUPX včetně přiřazených obrázků
• Konfigurovatelné obrazovky a datová pole pomocí LX Styleru
• Statistiky, deník letů a vyhodnocení průběhu letu

IGC logger a záznam letu

V hlavní jednotce je integrovaný výrobcem uváděný IGC schválený letový zapisovač se snímáním hluku motoru (ENL). Lety se ukládají ve formátu IGC a lze je přenášet pomocí SD karty nebo USB; při vybavení Wi-Fi také bezdrátově.

Pro větroně s elektrickým nebo proudovým pohonem výrobce nabízí odpovídající externí snímače MOP/MOP2. Správný typ snímače a požadavky na záznam provozu motoru je nutné vybrat podle konkrétního pohonu a zamýšleného využití záznamu.

Variometry V8, V9 a V80: rozdíly a výběr

LXNAV LX9070 se standardně dodává s variometrem V8. Jako alternativu lze zvolit V9 nebo V80. Všechny tři varianty pracují s navigací LX9070 a používají inerciální a tlakové senzory, liší se však způsobem zobrazení, rozměry a podporou některých funkcí.

Jak vybrat? V8 je kompaktní plně digitální variometr ve standardním 57mm otvoru. V9 je určen pilotům, kteří dávají přednost klasické mechanické ručičce. V80 nabízí větší plochu pro údaje a hodí se do panelu s 80mm otvorem.

* HAWK a AHRS: HAWK vyžaduje podporovanou generaci LX9070, variometr V8 nebo V80 a příslušnou softwarovou licenci. U V9 lze volitelnou indikaci AHRS zobrazit na hlavní jednotce, nikoliv na samotném V9. Rozměry a hmotnosti vycházejí z produktových specifikací LXNAV; prostor za panelem ověřte v instalačním výkresu konkrétní sestavy.

Volitelná rozšíření a konektivita

HAWK
Pokročilé vyhodnocování pohybu vzduchové hmoty pomocí rozšířeného Kalmanova filtru (EKF). Poskytuje informace o větru a variometrické hodnoty založené na modelu proudění vzduchu. Vyžaduje kompatibilní generaci systému, V8 nebo V80 a příslušnou licenci.

AHRS
Volitelná funkce zobrazení umělého horizontu na základě inerciálních dat. Jde o doplňkovou informaci, nikoliv náhradu certifikovaných letových přístrojů.

PowerFLARM a ADS-B In
Po doplnění odpovídajícího přijímače lze zobrazovat okolní provoz a výstrahy na mapě i radarové obrazovce. Integrovaný PowerFLARM a ADS-B In jsou volitelnou výbavou; LX9070 podporuje také kompatibilní externí FLARM.

Dotyková obrazovka
Volitelná varianta displeje usnadňuje ovládání mapy a funkcí přístroje. I nedotykovou verzi lze ovládat otočnými voliči a tlačítky.

Wi-Fi modul
Volitelné připojení k bezdrátové síti umožňuje využívat LXNAV Connect, přenášet data a pracovat s podporovanými online službami.

Další příslušenství
K dispozici je dálkové ovládání na knipl, jednotka pro druhé sedadlo, snímač polohy klapek a rozhraní pro vybrané radiostanice či odpovídače. Potřebné kabely a kompatibilitu je třeba určit podle instalace.

LXNAV Connect – jednodušší příprava letu a práce se soubory

LXNAV Connect propojuje navigaci LX9070 s cloudovými úložišti a meteorologickými službami. Umožňuje připravit letová data na počítači, přenést je do přístroje bez SD karty a pracovat s aktuálními informacemi přímo v navigaci.

Dropbox, Google Drive a SeeYou Cloud
Pomocí propojených účtů lze stahovat podporované soubory tratí, otočných bodů, vzdušných prostorů a uživatelských profilů. U podporovaných dat je možné nastavit synchronizaci, takže se změny při dalším připojení promítnou také do přístroje. To oceníte například při přípravě soutěžní tratě nebo nastavení obrazovek v LX Styleru.

SkySight a TopMeteo
Meteorologické předpovědi mohou být zobrazeny jako vrstvy nad pohyblivou mapou. Pilot tak vidí předpověď v souvislosti s plánovanou tratí a aktuální polohou. Dostupnost jednotlivých vrstev a potřeba připojení závisí na konkrétní službě a stažených datech.

Po přistání
IGC záznam lze z přístroje odeslat do podporovaných propojených služeb. LXNAV Connect rovněž podporuje další datové zdroje včetně soutěžních podkladů ze SoaringSpotu a aktualizací vybraných databází.

Jak to funguje?
Na webu LXNAV Connect propojíte používané služby. LX9070 vybavený volitelným Wi-Fi modulem připojíte k internetu, například přes hotspot telefonu, a v přístroji vyberete požadovaný přenos nebo synchronizaci.

Upozornění: Wi-Fi je volitelnou výbavou. Pro online přenosy je nutné internetové připojení a některé služby, například SkySight nebo TopMeteo, vyžadují vlastní účet či předplatné. Rozsah funkcí závisí na generaci a verzi softwaru.

Displej a ovládání

Barevný 7" displej má rozlišení 800 × 480 px a výrobcem uváděný jas 1 200 cd/m². Senzor okolního osvětlení (ALS) automaticky přizpůsobuje jas aktuálním podmínkám.

Ovládání zajišťují čtyři otočné ovladače a osm tlačítek. Zobrazení lze přizpůsobit osobním preferencím a jednotku orientovat na výšku nebo na šířku.

Technické parametry

Uvedená hloubka je převzata z produktové specifikace. Pro montáž je rozhodující aktuální instalační výkres včetně prostoru na konektory a kabeláž.

Co ověřit před objednávkou?

LX9070 je konfigurovatelný systém. Před objednávkou doporučujeme upřesnit zejména:

• Rozměry palubní desky, orientaci displeje a prostor pro kabeláž
• Variometr V8, V80 nebo V9 a požadavek na HAWK
• Požadavek na dotykové ovládání, Wi-Fi a AHRS
• Integrovaný nebo externí FLARM/PowerFLARM a případný příjem ADS-B
• Dálkové ovládání, snímač klapek a propojení s dalšími přístroji
• Zadní jednotku pro dvoumístný větroň a její provedení
• Typ pohonu, pokud je potřebný snímač MOP/MOP2

Obsah balení

Podle uživatelského manuálu LXNAV se standardní sestava LX9070 dodává s následujícím vybavením:

• Hlavní jednotka LXNAV LX9070
• Variometr LXNAV V8 (případně V80 podle zvolené konfigurace)
• Napájecí kabel hlavní jednotky a propojovací kabel variometru
• GPS anténa a SD karta
• Kalibrační protokol barografu
• Imbusový klíč
• USB flash disk s elektronickou verzí manuálu

Podle konfigurace: U varianty s integrovaným FLARM/PowerFLARM výrobce uvádí v balení také anténu FLARM. HAWK, AHRS, Wi-Fi, dotykový displej ani vybavení druhého sedadla nejsou automatickou součástí standardní sestavy. Konkrétní obsah dodávky se řídí objednanou konfigurací.

Nejste si jistí vhodnou konfigurací?

Napište nám typ větroně, současné vybavení palubní desky a požadované funkce. Pomůžeme zvolit LX9070, variometr, licence a potřebnou kabeláž tak, aby jednotlivé části systému spolupracovaly.

Kontaktní formulář se otevře v nové kartě.

Často kladené otázky

Odpovědi na běžné otázky při výběru LX9070.
